Lista schematów produktów FHP Elfir

Generatory dźwięków



ZURA PS100R

 1. Schemat ZURA PS100R (schemat całej elektroniki)

POBIERZ

ZURA 4120

 1.Schemat ZURA 4120 (schemat kabli + układ kostki)

POBIERZ

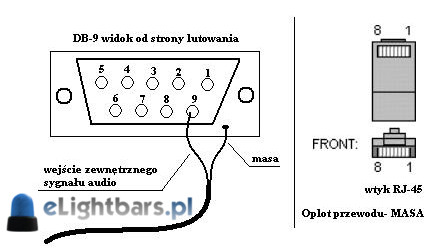

ZURA 5120

 1.Schemat podłączenia kabli do kostki w sterowniku



2. Schemat podłączenia przewodów bezpośrednio do manipulatora.


(Po kliknięciu w zdjęcie ukaże się ono większe)

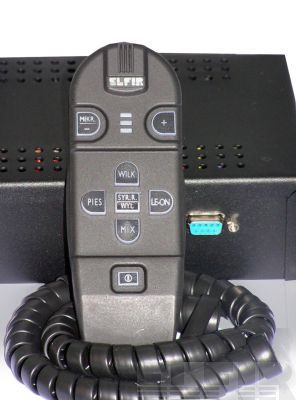

ZURA 6120

Zura posiada system wykrywający podłączenie lamp ostrzegawczych do generatora. W przypadku braku lamp nie ma możliwości włączenia sygnałów dźwiękowych.

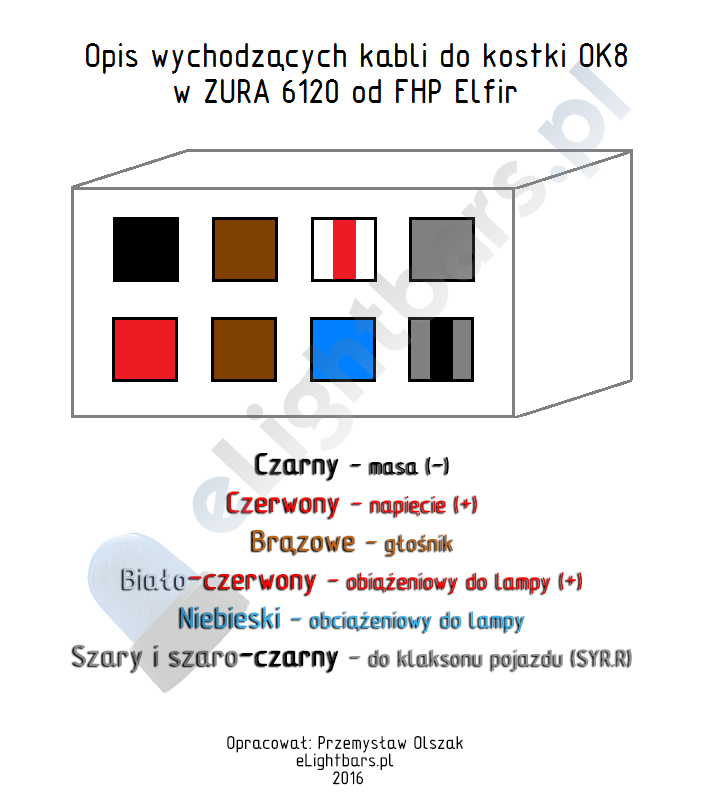

1. Schemat wyjścia kostki OK8

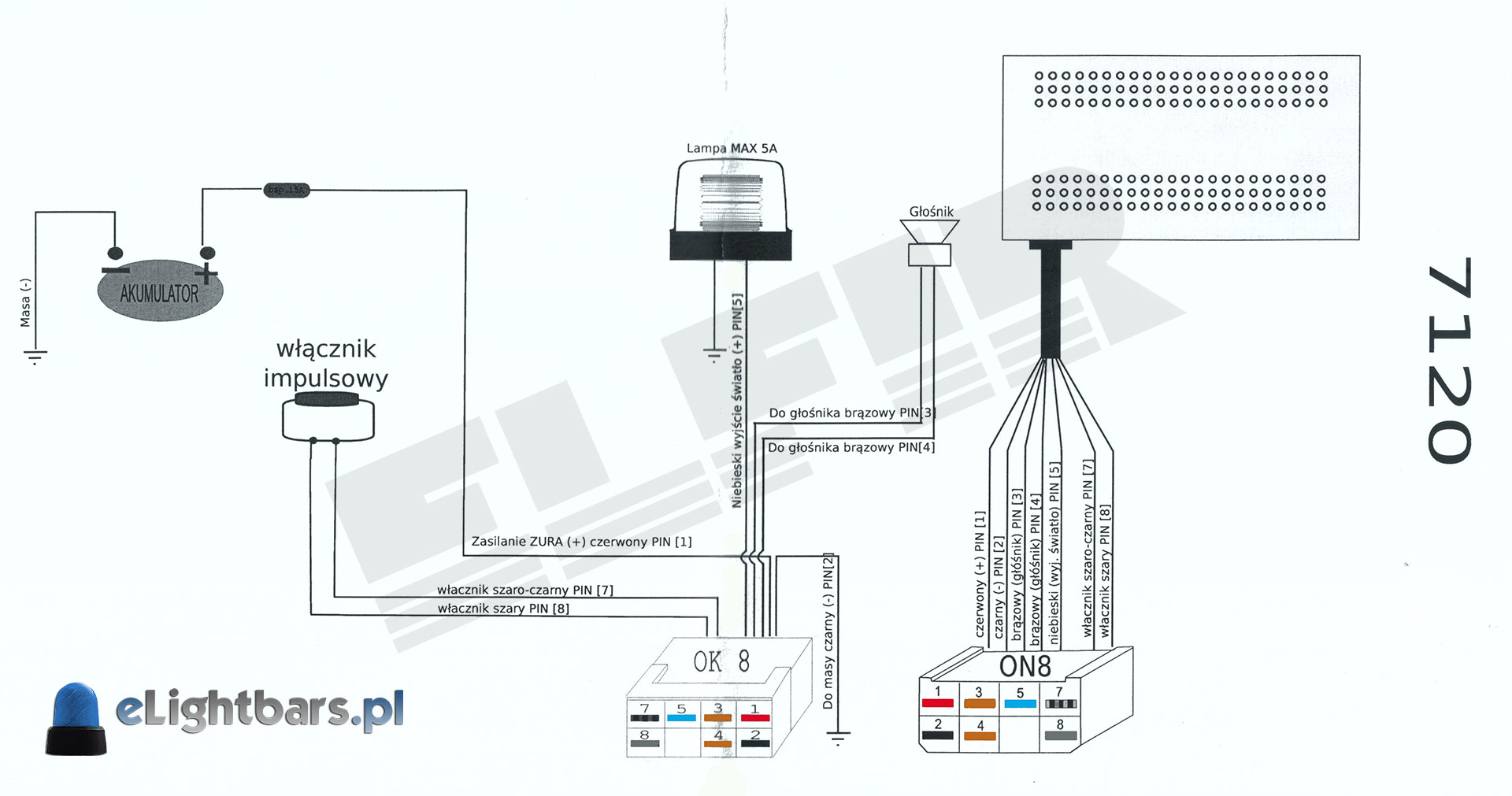

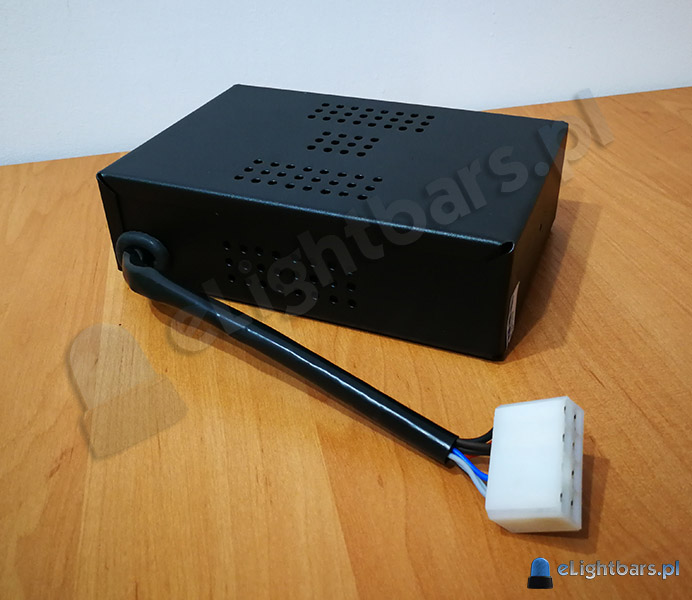

ZURA 7120

Zura nie posiada manipulatora. Zura posiada system sterujący i wykrywający podłączenie lamp ostrzegawczych do generatora. W przypadku braku jakiejkolwiek lampy nie ma możliwości włączenia sygnałów dźwiękowych.



Ostatnia aktualizacja: 2019-01-19, 19:49:20
