Schemat przewodów pilota 5120 (podłączenie)

[ffpm 0]

Witam, mam taki problem i prośbę. Potrzebowałbym zdjęcie bądź schemat jak powinny być przylutowane przewody w pilocie zura 5120 w modelu z sygnałem VIP. Przewody są całkowicie wyrwane. Mam zdjęcie przewodów z wersji bez VIPa ale niestety sie różni.Proszę ktoregoś z kolegów o taką miare czytelna fotke.

[Przemek 50]

Mam swoją Zurę 5120, ale zaplombowaną... Spróbuję coś zdziałać w tej sprawie

[ffpm 0]

ponawiam prośbę o fotkę lub rozpiskę przewodów do tego pilota. Spróbowałbym zapytać producenta ale oni też muszą utrzymać jakoś swój serwis więc wątpie żeby ktoś mi tam mógł pomóc korespondencyjnie. Układ kolorów przewodów w naprawianym pilocie jest taki jak na zdjęciu

http://www.fotosik.pl/pokaz_obrazek/pel ... 531b4.html

Edited March 23, 2023 by Przemek

[ffpm 0]

No nie wierze że jest tyle użytkowników tego forum i nikt nie ma takiej zury bez gwarancji i nie może rozkręcić jej żeby zrobić jedną albo dwie fotki tych kabelków:( to trwa z 5 minut a taka usterka z wyrwanymi przewodami w pilocie pewnie często się powtarza i może się to przydać tez innym użytkownikom tego forum. Niestety nie ma innej możliwości żeby dowiedzieć się jak te przewody polutować więc licze na pomoc posiadacza takiej zurki. pozdrawiam.

[Przemek 50]

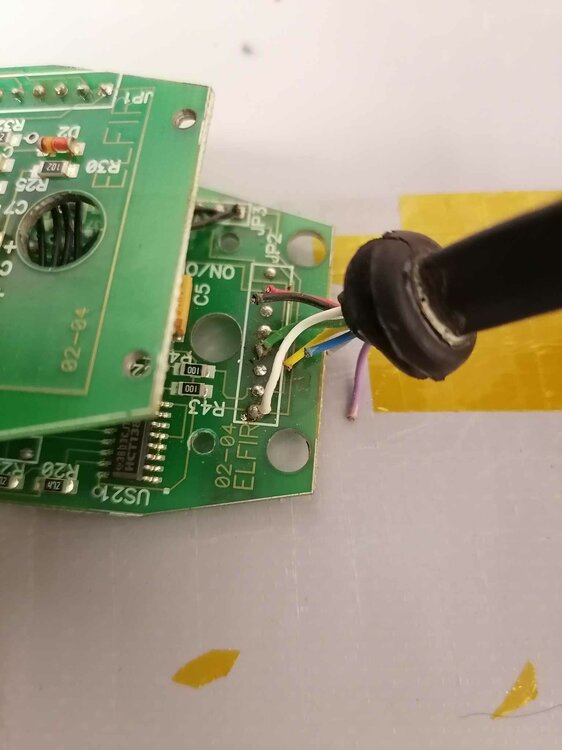

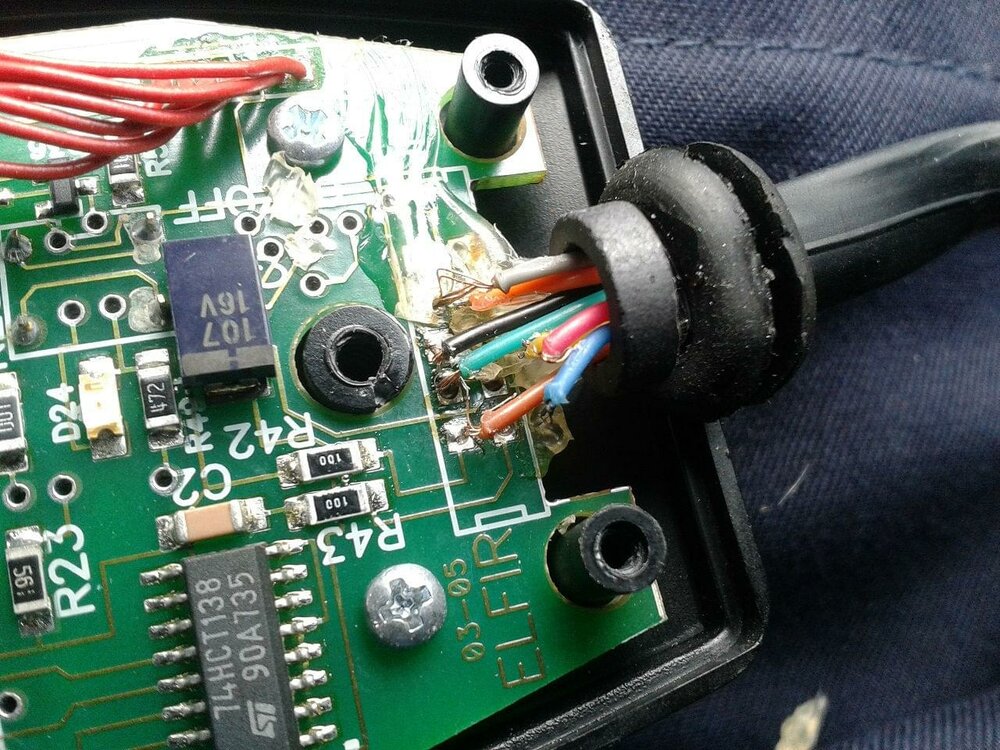

Cześć! Poświęciłem się i zerwałem plombę na swoim manipulatorze od Zury 5120. Poniżej znajduje się rozrysowany przeze mnie na szybko schemat podłączenia kabli do manipulatora, kto tam "grzebał" będzie wiedział o co chodzi %7BSMILIES_PATH%7D/icon_e_wink.gif

Zdjęcia z kolei samego manipulatora "nago", samej elektroniki %7BSMILIES_PATH%7D/icon_e_wink.gif



Edited March 23, 2023 by Przemek
Wstawienie zdjęć zamiast linków

[vip60 0]

Witam mam prośbę czy ktoś posiada opis wtyczki lub foto z kolorami ?

[Przemek 50]

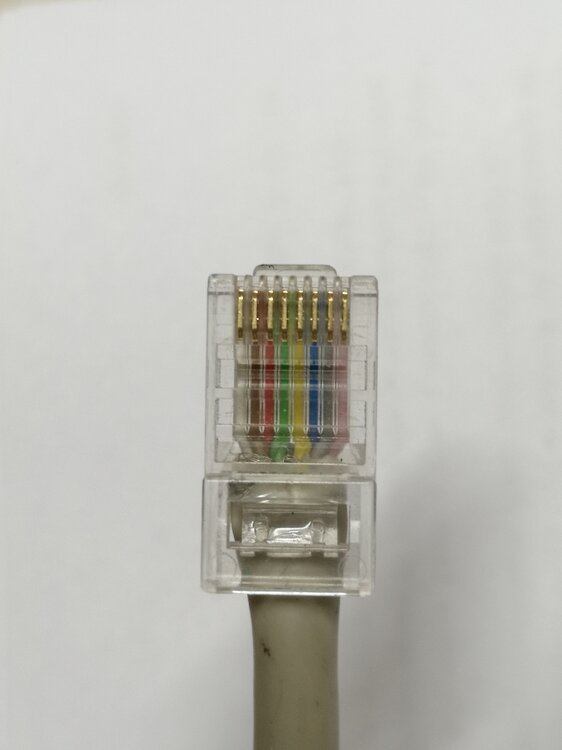

Chodzi Tobie o wtyczkę, która idzie do kostki (beczki)? O kolejność podłączania tego cuda RJ45?



(zdjęcie poglądowe)



[motomaciey 0]

Witam, mam pewien problem z Zurą 5120, mianowicie manipulator wykazuje, że działają wszystkie jego funkcje, a na lampach i głośniku reakcji brak... W moim manipulatorze (werja z VIP HORN) doszło do częstej awarii jaką jest naderwanie kabla ośmiożyłowego, przylutowałem przewody zgodnie z powyższym schematem no i nic. Po podłączeniu Zury PS 100R wszystko działa normalnie. Próbowałem też podłączyć manipulator bez funkcji VIP ale nic to nie dało, na manipulatorze podświetlają się wszystkie funkcje ale dźwięki i błyski nie działają. Prawda to, że w manipulatorze bez VIP kable poprowadzone są inaczej? Może uszkodziłem coś w manipulatorze VIP, a Manipulator bez tej funkcji nie pasuje? Podejrzewam, że w momencie naderwania kabla manipulatora mogło dojść do spięcia ale nie jestem elektronikiem i nie wiem co mógł szlag trafić. Na co zwrócić uwagę, co mogło ulec uszkodzeniu w Zurze? Dodam, że na manipulatorach nie wyświetla się skala głośności po włączeniu funkcji mikrofonu.

[michalsc 50]

Witam, w opisanym przypadku bardzo prawdopodobne jest uszkodzenie kanału komunikacji między manipulatorem (pilotem) a procesorem modulatora (jeśli przewody są przylutowane prawidłowo). Żebym mógł powiedzieć coś więcej, musiałbym układ obejrzeć. Najprawdopodobniej manipulator lub modulator jest nie do uratowania w warunkach "domowych", gdyż wymagana może być wymiana procesora (osobiście jestem w stanie to zrobić ale nie mam na to czasu). Jeśli chodzi o podłączenie innego manipulatora, to wątpię, że mogą być z nim w normalnych warunkach problemy - elfir z reguły stosował takie same wyprowadzenia i taką samą komunikację we wszystkich modelach z danej serii (chyba że obecnie jest inaczej, nie miałem na warsztacie najnowszych ich produktów). Objawy wskazują natomiast na uszkodzenie procesora w modulatorze lub "modułu nadawczego" w manipulatorze. Podeślij zdjęcie wnętrza modulatora i jak dasz radę, to zczytaj oznaczenia procesorów w manipulatorze i modulatorze. Warto by było sprawdzić czy coś z manipulatora wychodzi. Jeśli masz możliwość podpięcia manipulatora do innego modulatora i sprawdzenia, czy wszystko działa, to zrób tak, bo to wskaże w którym podzespole tkwi problem - jeśli manipulator z innym modulatorem działa, to strzelony jest procesor w modulatorze. Ewentualnie jeśli potrafisz posługiwać się oscyloskopem to poinstruuję cię jak wykonać pomiary. Pozdrawiam!

[Przemek 50]

Rok temu kolega urwał przewód w manipulatorze od Zury 5120. Na zastępstwo naprawy pożyczyłem mu swój manipulator Zury i niestety nie działał.

Wniosek wypłynął z tego jeden. Zura 5120 nie jest równa drugiej Zurze 5120. Modele różniły się modulacjami, szczególnie chodzi o modulacje WILK.

[michalsc 50]

W takim razie przepraszam za błąd, poprawka - trzeba dorwać te same wersje urządzeń. Chociaż podejrzewam że nie różniły się wyprowadzeniami tylko oprogramowaniem do komunikacji. Pozdrawiam

[Przemek 50]

Ja bym proponował skontaktować się drogą telefoniczną z serwisem Elfir. Na pewno pomogą i wyjaśnią wszelkie wątpliwości



Całkiem możliwe, że może być tak jak pisze @michalsc , ale trzeba by było sprawdzić dokładnie ten manipulator.

[motomaciey 0]

Koledzy, dziękuję za szybką odpowiedź. Ze zrobieniem zdjęć środka modulatora i manipulatora nie będzie problemu, wszystko mam już wymontowane ale nie wiem skąd sczytać napisy. Wybaczcie, nie jestem elektronikiem i kompletnie się na tym nie znam Może jakieś zdjęcie poglądowe elementów, na które mam zwrócić uwagę?Jedyny sprzęt pomiarowy jakim dysponuję to tak zwany "multimetr". Mógłbym między generator a manipulator wpiąć rozdzielacz (trójnik) ale na jaką skalę nastawić miernik?

[michalsc 50]

Witam, chodzi mi o napisy na dużych scalakach, tych co mają najwięcej nóżek. Niestety jeśli nie masz oscyloskopu i nie orientujesz się w tych sprawach to sam tego nie ogarniesz raczej.

[motomaciey 0]

Dzięki uprzejmości Przemka udało się ustalić, że wina leży po stronie modulatora. Sygnały z manipulatora do niego wchodzą ale dalej nic się nie dzieje. Nie wydaje on żadnych dźwięków, dodatkowo zauważyliśmy, że po podłączeniu dowolnego manipulatora i włączeniu funkcji mikrofonu nie działa regulacja głośności. Niżej zamieszczam zdjęcia.

[michalsc 50]

Witam, czyli jest tak jak pisałem - uszkodzony kanał komunikacji a dokładniej moduł odbioru, czyli najprawdopodobniej pozostaje wymiana procesora. Jeśli chodzi o regulację głośności to pewnie jest zrealizowana po stronie modulatora a manipulator nie dostaje sygnału zwrotnego. Pozostaje w zasadzie tylko serwis. Jeszcze jak dasz radę to sprawdź wszystkie przewody czy są dobrze wlutowane, czy coś nie jest naderwane od wtyczki w modulatorze po sam procesor. Pozdrawiam

[motomaciey 0]

Cześć, podłączaliśmy mój manipulator pod modulator Przemka i na odwrót także usterkę manipulatora wykluczyliśmy. Zadzwonię do serwisu i dowiem się ile taka naprawa kosztuje, być może bardziej opłaci się poszukać innego modulatora.

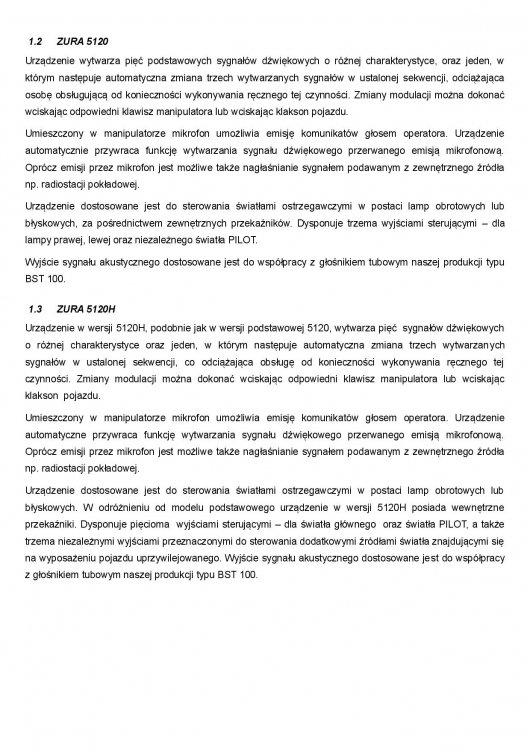

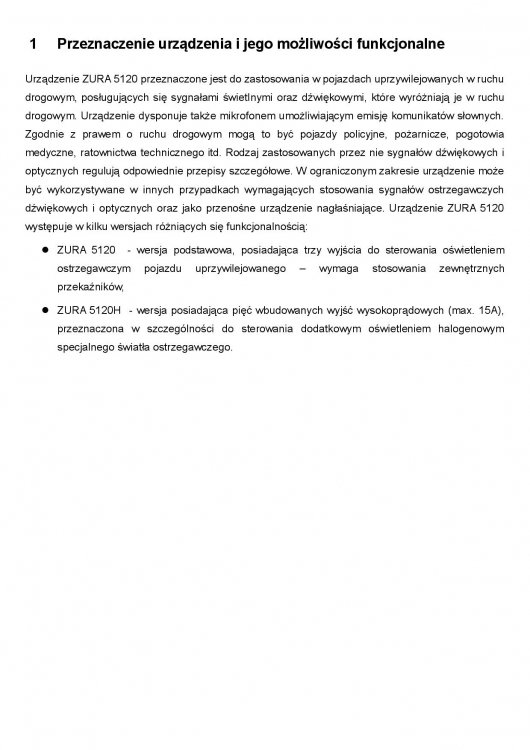

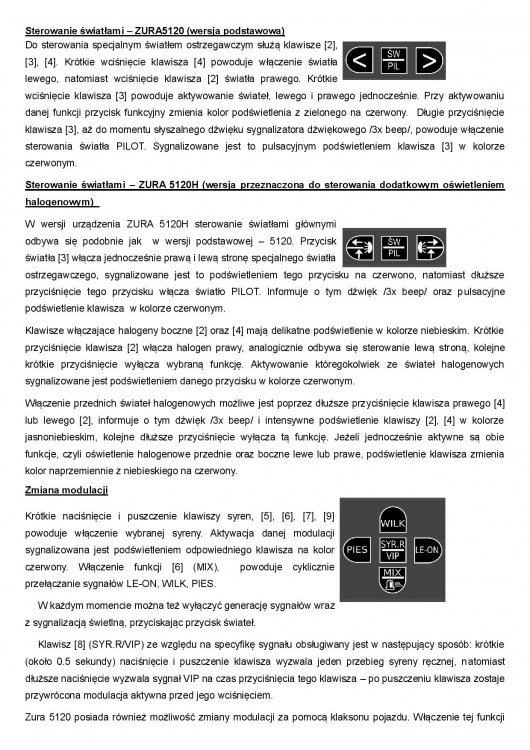

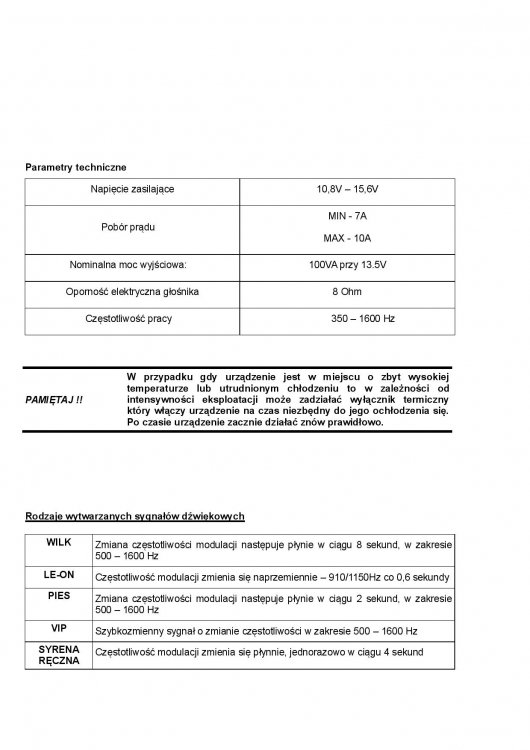

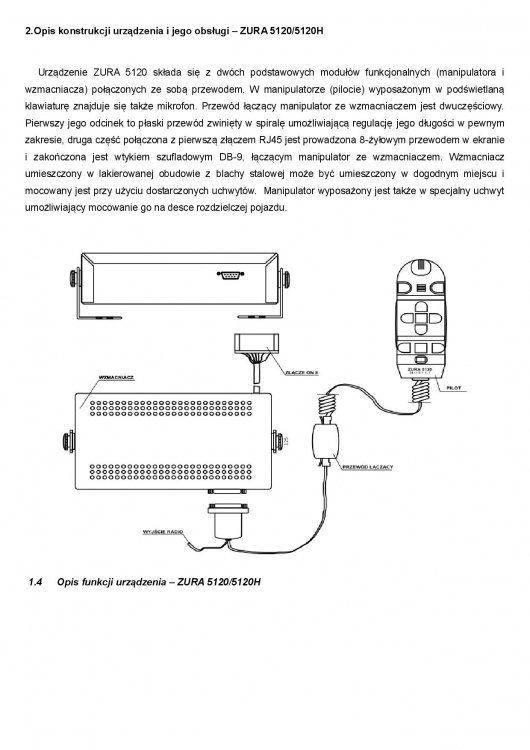

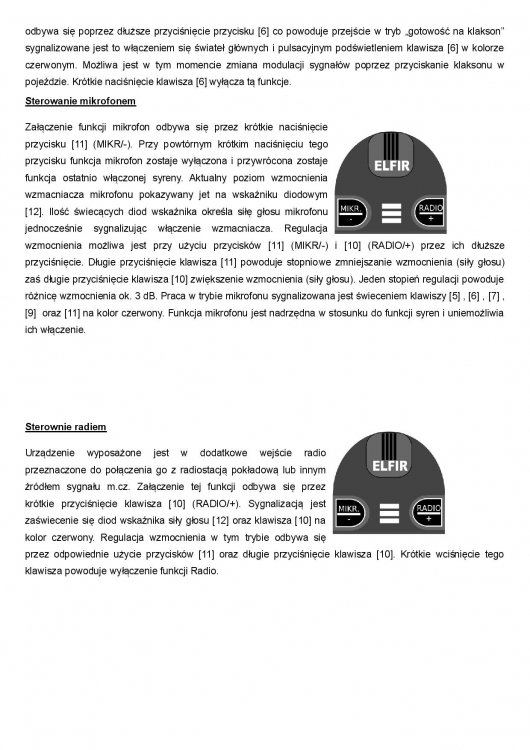

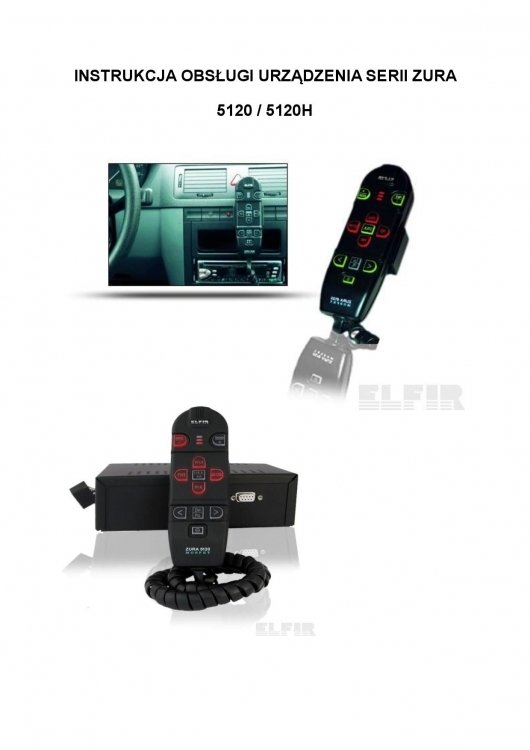

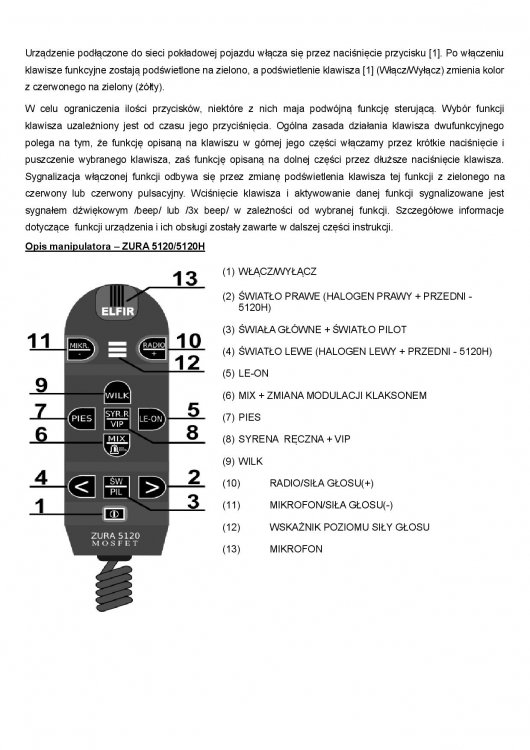

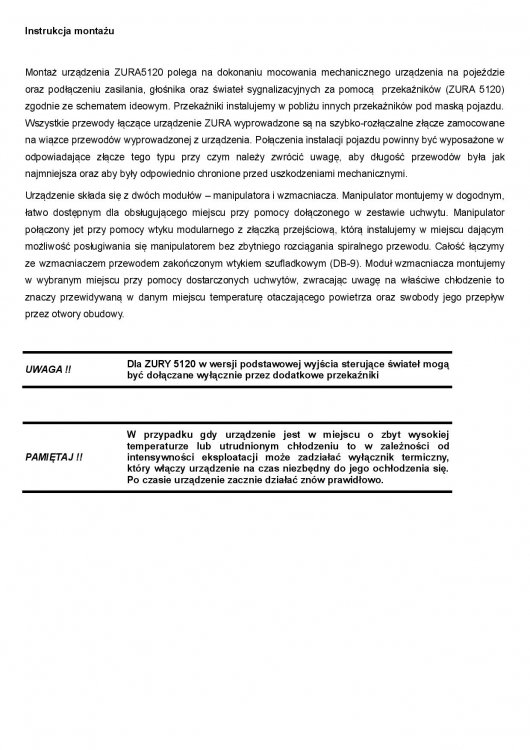

Instrukcja obsługi Elfir ZURA 5120/5120H

[Przemek 50]

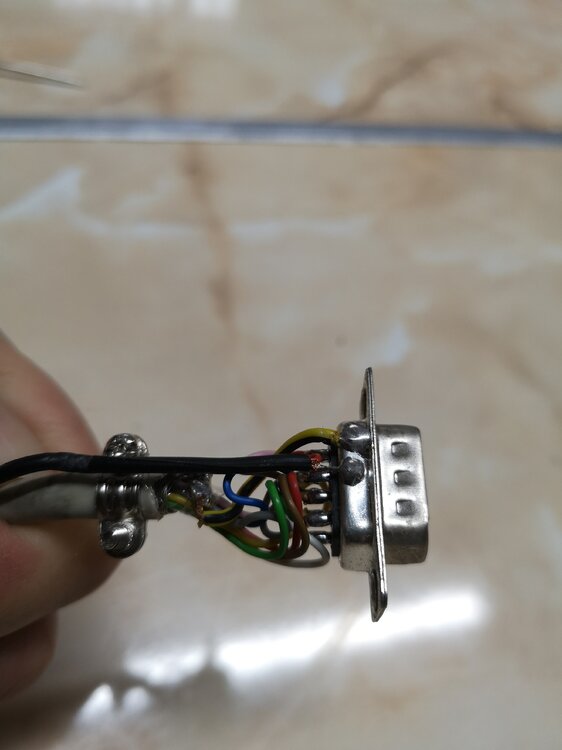

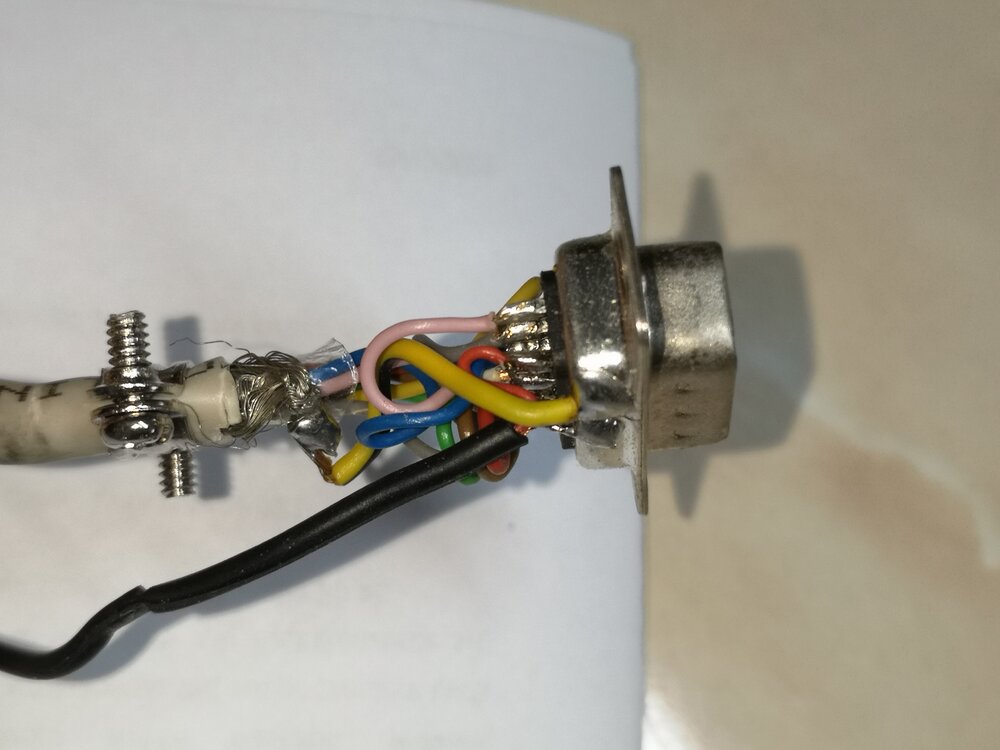

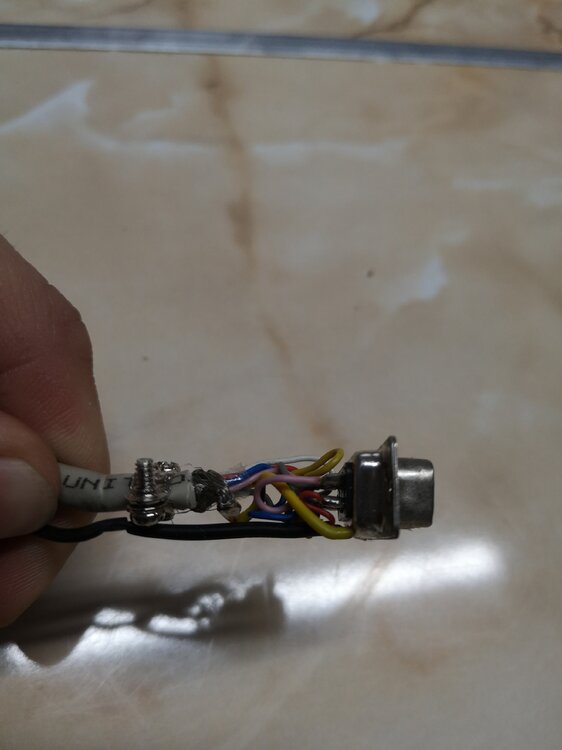

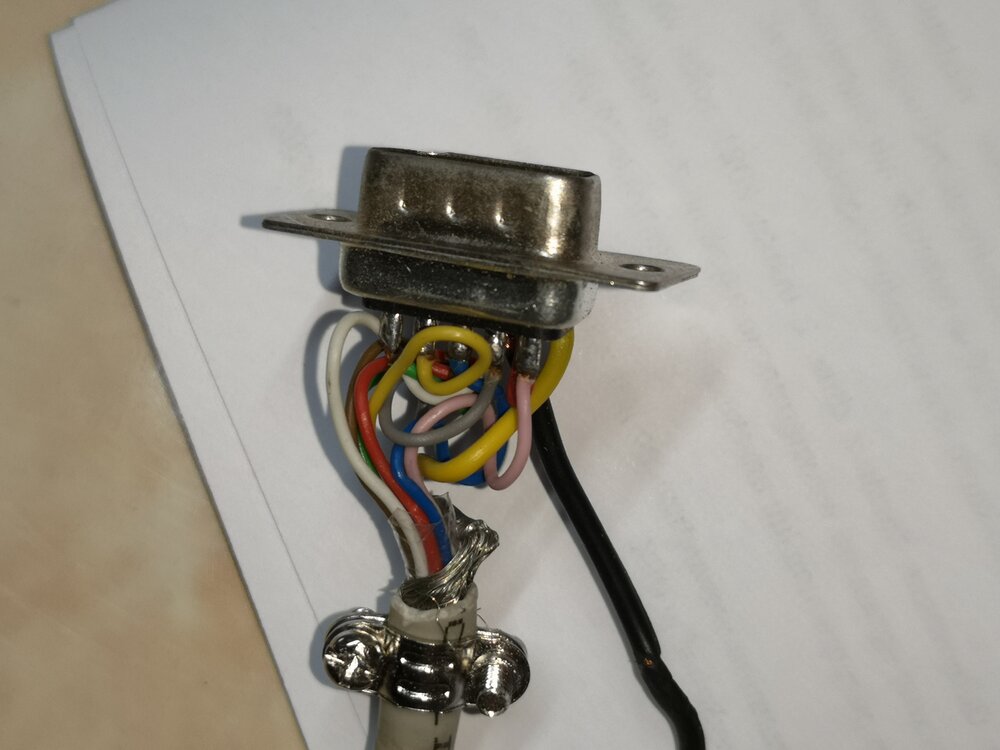

Z racji wielu zapytań wrzucam tutaj schemat podłączenia kabli do kostki DB9 (COM) do kabla / skrętki z końcówką RJ45.

[Piorun975 0]

Ożywię lekko temat, ma ktoś schemat połączeń pilota starszego typu z czerwonym oświetleniem zamiast pomarańczowego?

[Przemek 50]

No ja tego nie mam niestety, ale zawsze możesz uderzyć do samego Elfira jeśli jest to potrzeba niecierpiąca zwłoki.

[Piorun975 0]

Jak nie znajdę to pewnie napiszę z prośbą o informację. Naprawiam zurę ze śmietnika policyjnego, możliwe że ta "niesprawna" to od tego pilota jest.
