Podłączenie gam 150

[karol87 0]

Proszę o wyrozumiałość

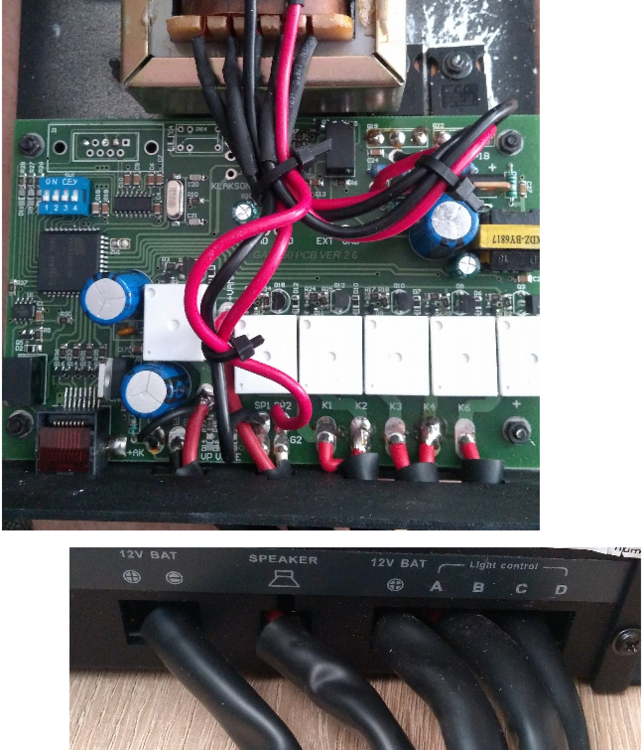

1. Według naklejki plus jest z lewej strony, jednak z lewej wychodzi czarny przewód jak na zdjęciu.

(czy to możliwe, żeby czarny byl plusem?)

2. Na głośnik wychodzą 3 przewody. Dwa białe i jeden czerwony (Czemu są dwa białe?).

3. Dobrze rozszyfrowane?

K1- Plus (Do czego?)

K2 - Swiatło A

K3 - światło B

K4 światło C

K6 światło D

4. Czy głośnik z foto nada się do tego modulatora?



Proszę o pomoc, jak to podłączyć?

[MR234 1]

Witaj

Konektory które oznaczyłeś jako 1 i 5 podłącz do +, z 2-pinowej wtyczki czarny jest masą, a czerwony także +. 2 białe przewody są do głośnika, pozostałe są od wyjść sterowanych (np świateł). Zdarzają się także GAMy z detekcją, wtedy bez podłączenia lamp nie włączysz dźwięku. Jeśli chodzi o jeden z czerwonych przewodów który wychodzi przez okienko oznaczone jako "speaker" to faktycznie jest to mylące, ale należy pamiętać, że to Gamet, takie rzeczy się zdarzają

Co do głośnika, to Tonsil WD 50/50 jak najbardziej będzie działał z tym modulatorem.

[karol87 0]

Dziękuję. Mam jeszcze dwa pytania. Do czego są konektory 1 i 5 (5 na płytce oznaczony K6) i konektor 3 (K1 na płytce a na naklejce + )

[MR234 1]

Dodatkowe plusy są m. in. do zasilania wyjść sterowanych, ale który do czego dokładnie to nie pamiętam poza tym w poszczególnych wersjach różnie jest to rozwiązane.

[karol87 0]

Dziękuje. Na razie nie mam głośnika żeby sprawdzić sprzęt. Dam znać jak to uruchomię;)

[karol87 0]

Czy modulator jest sprawny?

Po podłączeniu + i - Manipulator świeci jak na zdjęciu.

Przy wciskaniu klawiszy czasami słychać dźwięk jakby przekaźnik.

Dodam że nic poza zasilaniem nie jest podłączone.

[MR234 1]

Skoro reaguje to raczej powinno być ok, ale żeby mieć pewność potrzebny jest głośnik

[karol87 0]

Ok. Jutro albo po jutrze będę miał oryginalny głośnik do tego gameta więc dam znać.

[michalsc 50]

Witam, bez głośnika również możesz sprawdzić czy generator działa. Powinieneś słyszeć dźwięki modulacji ze środka gdyż w środku jest trafo, które ''gra''.

Pozdrawiam

[karol87 0]

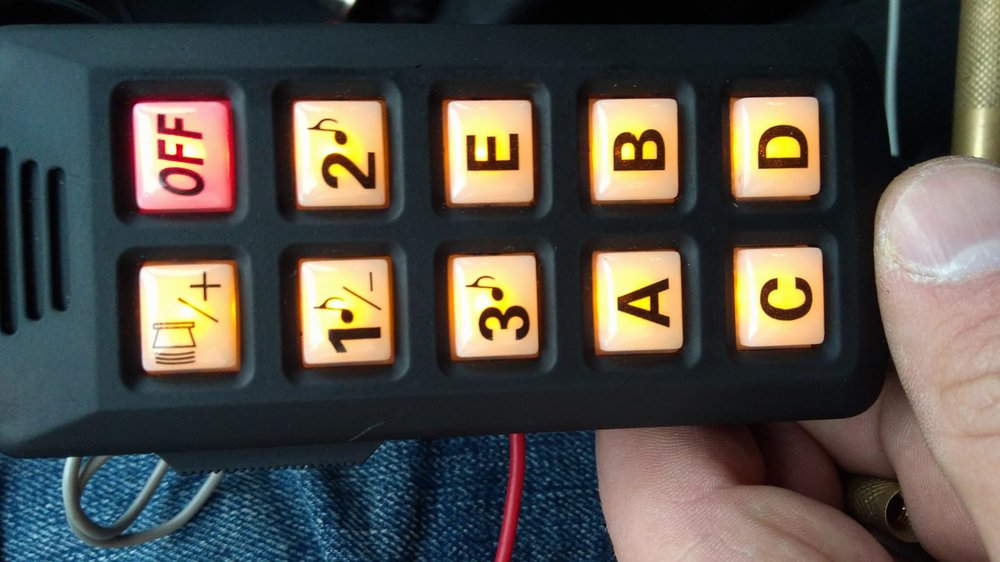

Pomocy, co mu dolega? Wina modulatora czy głośnika?

Głośnik był martwy, udało się go wskrzesić. Manipulator cały czas jest podświetlony jak na filmie.



4wR9N_ervT4

[michalsc 50]

Witam,

Patrząc na zdjęcia płyty głównej i manipulatora - wygląda na to, że nie są one od jednego kompletu. Generator jest stary a manipulator nowy. Niestety nie wszystkie manipulatory są kompatybilne ze sobą. Miałem taki sam efekt przy manipulatorze od wersji 4.0 i generatorze 3.0.

Pozdrawiam

[karol87 0]

To całkiem możliwe ponieważ manipulator jest własnie od wersji 4.0.

Podłączyłem 3 różne manipulatory (m.in. gam 150 bez wersji na naklejce) i z żadnym nie chciał współpracować.

Głośnik sprawdzony na innym urządzeniu - sprawny.

Jest jakiś sposób na sprawdzenie jaka dokładnie powinna być wersja manipulatora?

[michalsc 50]

Witam, stare manipulatory były z procesorem (może to być ten bez oznaczenia wersji) - taki na pewno nie będzie współpracował z twoim generatorem. Następne wyglądają identycznie, są bez procesora ale nie wiem jaka jest różnica w ich budowie - porównywałem 3 wersje i są identyczne, a nie każda działała z każdym generatorem. Otwórz je i zrób zdjęcia, może coś więcej poradzimy. Może się okazać, że manipulatory lub generator jest uszkodzony - jak poleci np. tranzystor od detekcji manipulatora to potrafi się świecić stale a nie reaguje na nic.

Pozdrawiam

Edited March 23, 2018 by Guest

[karol87 0]

Ok, dzięki. Zrobię zdjęcia i wrzucę w wolnej chwili.

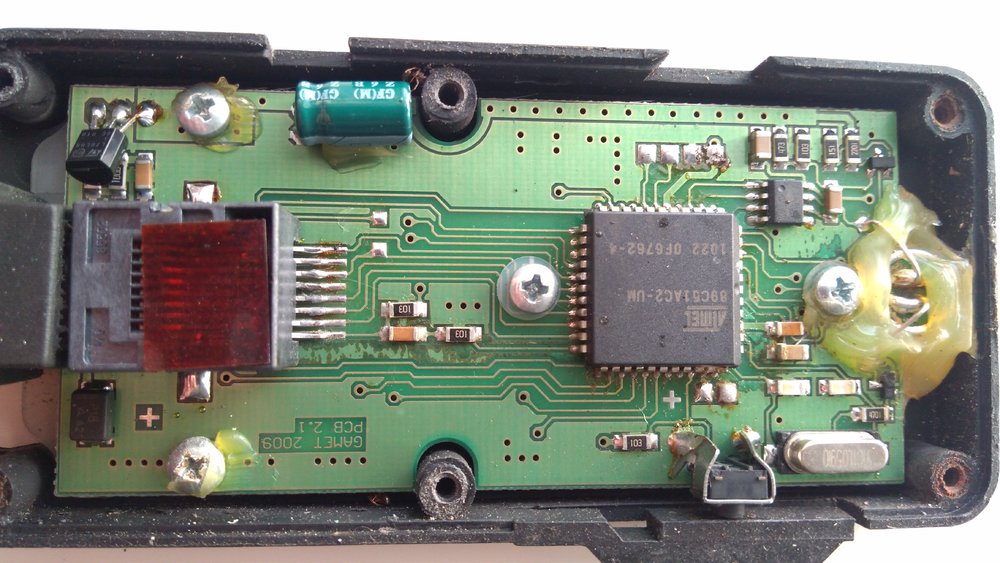

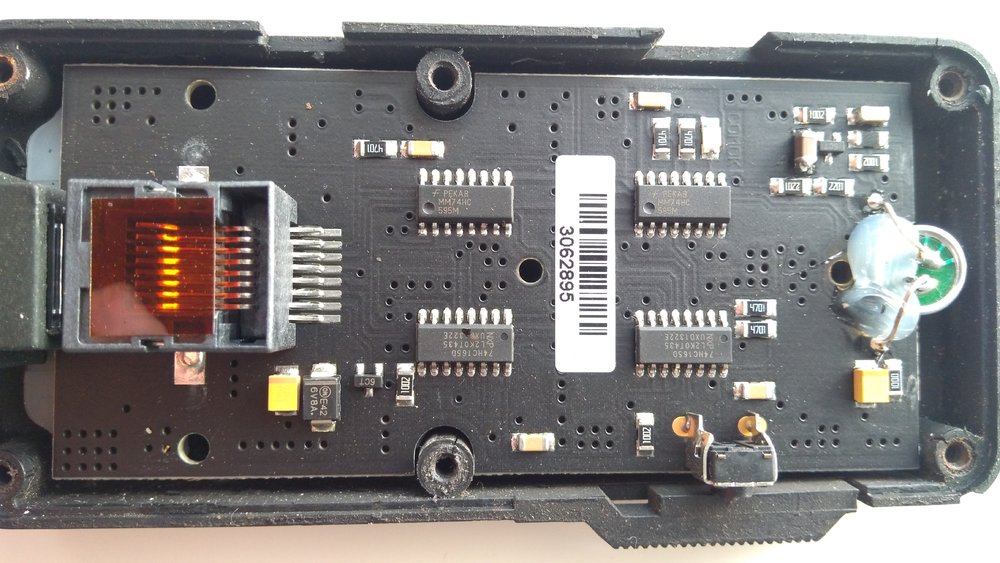

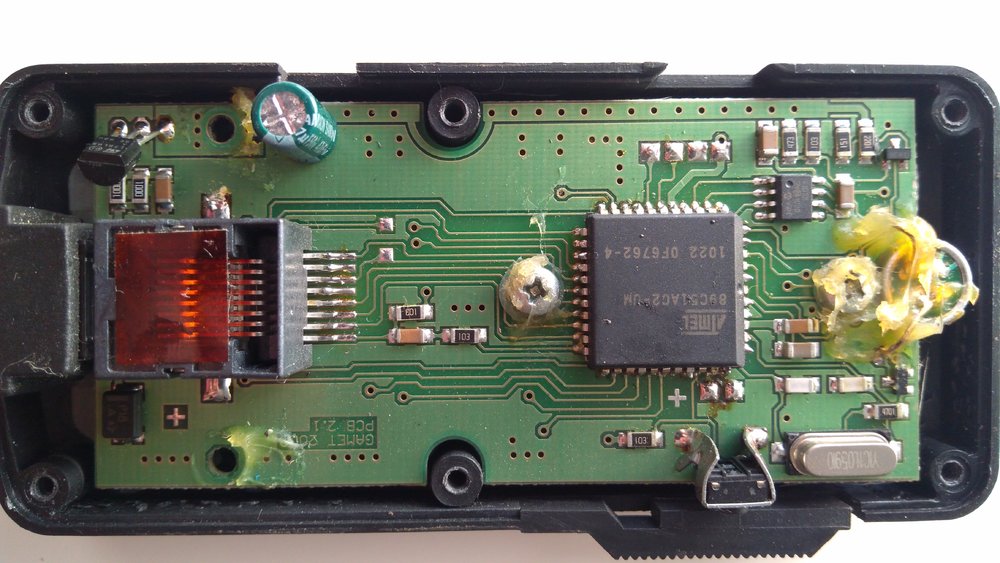

[karol87 0]

Te dwa zielone to gam 150 bez oznaczenia, ten czarny to 4.0.

[michalsc 50]

Witam, patrząc po zdjęciach - zielone na 100% nie będą kompatybilne z twoim generatorem, a czarny jest prawdopodobnie uszkodzony (lewy dolny scalak). GAMy mają to do siebie, że lubią im się te scalaki palić.

Pozdrawiam

[karol87 0]

Wielkie dzięki, więc dalej szukam manipulatora. Pozdrawiam.

[Didi_police 0]

Witam, mam ten sam manipulator w ver. 4.0 , czy on musi cały czas świecić wszystkimi przyciskami? Właśnie mi wymienili na nowy, a wcześniejszy lekko świecił i dopiero po włączeniu był widocznie mocniej podświetlony. Znalazłem gdzies instrukcje gdzie kombinacja mikrofonu i przycisku "3" miała wyłączyć podświetlenie, ale nie działa ta kombinacja.

Czy ewentualnie jest jakaś możliwość wyłączenia/ odłączenia podświetlenia przycisków?

[michalsc 50]

Witam,

Jeśli świeci z pełną mocą to prawdopodobnie jest usterka w układzie - albo po stronie manipulatora, albo modulatora, ale to by trzeba zdiagnozować. Takie usterki zdarzają się stosunkowo często.

Pozdrawiam

[Didi_police 0]

Od momentu włączenia zasilana wszystkie przyciski są podświetlone maksymalnie. Tak jak na zdjęciu wyżej w tym temacie gdzie kolega odsyłał wcześniej. Wcześniej podświetlone maksymalnie były tylko w momencie włączenia danej opcji tj sygnałów lub świateł. Teraz niezależnie czy jest coś włączone czy nie to przyciski są podświetlone pełna mocą. Czy jakoś technicznie jest możliwość odłaczenia podświetlenia przycisków? Lub jak sprawnie zdiagnozować i naprawić usterkę o której pisałeś?

Edited July 25, 2021 by Didi_police

[michalsc 50]

Ogólnie obstawiam dwie możliwości, jeśli pilot jest nowy - albo uszkodzony układ HC573A na wyjściu - można kupić i wymienić, jeśli to nie pomoże to by wskazywało na uszkodzenie procesora. Tak czy inaczej jeśli nie siedzisz w elektronice to prawdopodobnie bez serwisu się nie obędzie.

Pozdrawiam
