• PW Gamet – ORION B - prezentacja lampy zespolonej (odc. 3)


    Przemek

    Tym razem w naszej prezentacji nowość od znanej firmy w Płocka – Przedsiębiorstwa Wytwórczego „GAMET”. Mowa oczywiście o lampie niskoprofilowej ORION, nowej belce skonstruowanej od podstaw przez pracowników PW Gamet. Sprzęt, który otrzymaliśmy od producenta do testów to belka ORION B W-4XF-4XB-2HF. Skąd taka długa nazwa?




    • ORION – nazwa lampy
    • B/A/R – kolory modułów belki np. niebieska, żółta, czerwona (blue/amber/red). Jeśli przy kolorze występuje literka C oznacza to bezbarwny kolor klosza np. CB/CA/CR.
    • XF – moduł 4-diodowy przedni (front)
    • XB – moduł 4-diodowy tylny (back)
    • HF – moduł światła roboczego / moduł LED przedni (front)
    • HB – moduł światła roboczego / moduł LED tylny (back)
    • HS – moduł światła roboczego / moduł LED boczny (side)
    • W – wyświetlacz napisu (białe, podświetlone diodami LED tło z napisem)


    Przykładowe konfiguracje:

    • ORION R – (czerwona, 16 LED w lampie, bez napisu)
    • ORION A-2XF-2XB-2HF - (żółta, 32 LED w lampie, 2 lampy robocze z przodu, bez napisu)
    • ORION B W-4XF-4XB - (niebieska, 48 LED w lampie, napis na środku)

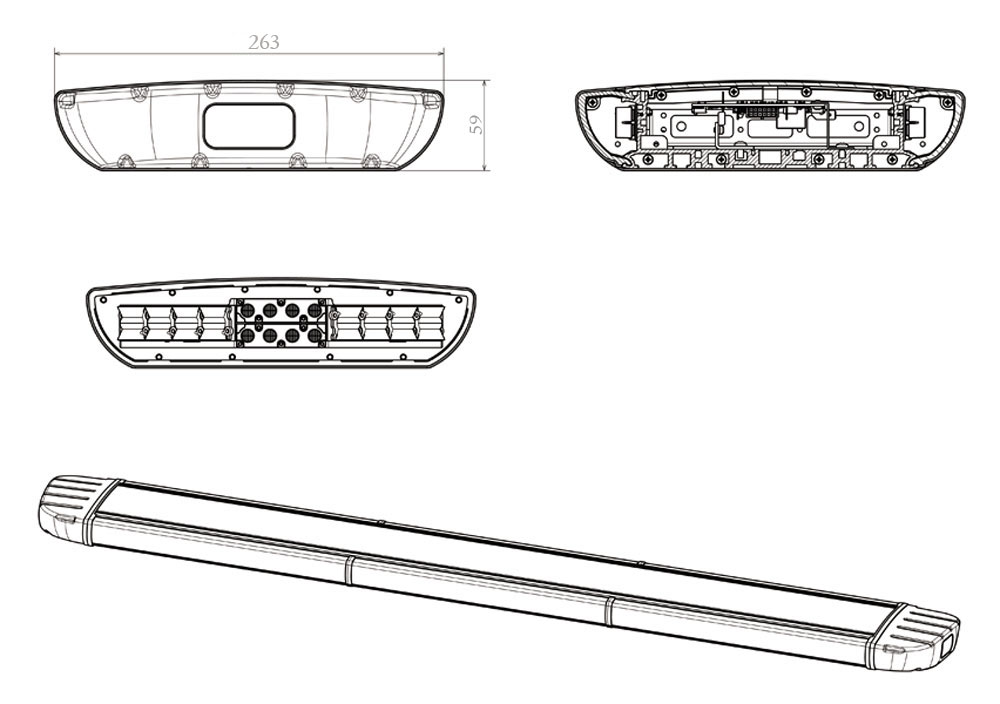

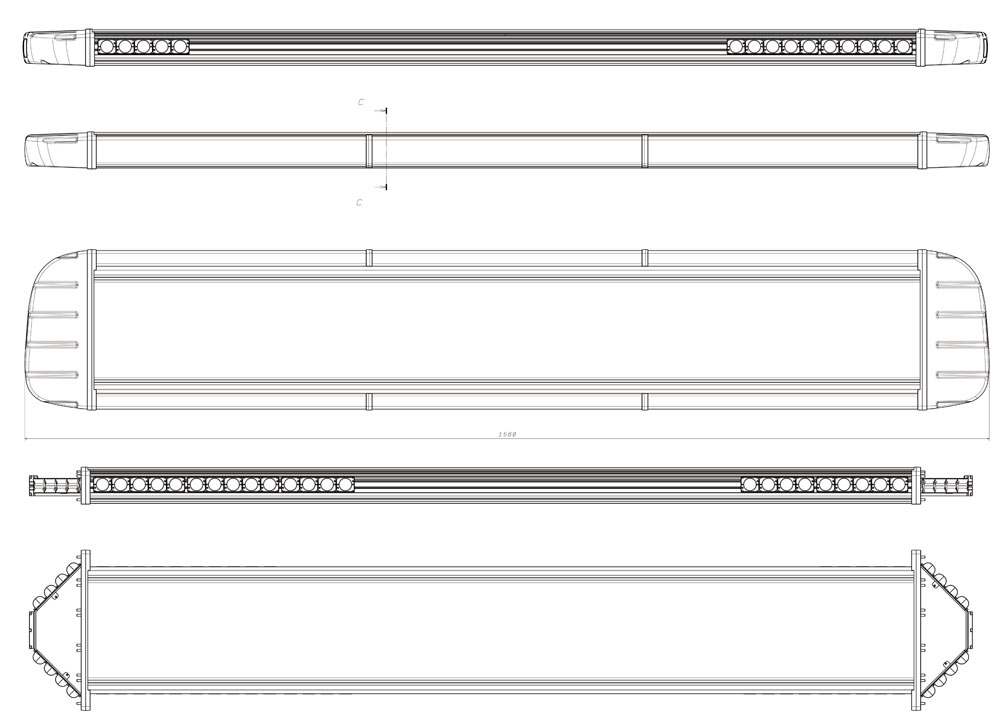

    Wymiary belki:

    • wysokość: 59 mm
    • długość: od 520 mm do 2000 mm (standard 1100 mm)
    • szerokość: około 265 mm

    Lampa jest skonstruowana na profilach aluminiowych anodowanych, które zapobiegają szybkiemu utlenianiu się aluminium – korozji. Ponadto wszystkie zastosowane klosze są z poliwęglanu, który zapewnia długotrwałą odporność na czynniki atmosferyczne. Uszczelki do kloszy są tradycyjne (elastomerowe), dzięki którym można ponownie je zastosować do złożenia belki jeśli przyjdzie potrzeba serwisowania belki. Górny profil aluminiowy zabezpieczony jest śrubami oraz specjalną uszczelką dzięki której woda oraz wilgoć nie dostaną się do elektroniki belki. W wewnątrz lampy na samym środku znajduje się sterownik, który steruje pracą modułów świetlnych. Kable nie są poplątane, można również bez problemu odłączyć dany moduł jeśli istnieje taka potrzeba. Wartym wspomnienia jest, że klosze w belce posiadają liczne obłości, zaokrąglenia dzięki czemu opór powietrza jest niższy od innych standardowych belek.


    Podstawowym oświetleniem lampy są cztery moduły 4-diodowe z soczewkami szerokokątnymi, które umieszczone są na rogu lampy (po 2 moduły na stronę) za przezroczystymi kloszami bez ryfli – zapewnia to spełnienie założeń lampy dookólnej kategorii T. Jednakże podstawowa wersja belki z czterema takimi modułami jest ubogą wersją i naprawdę polecamy dobrać minimum 2 dodatkowe moduły na przód i oraz 2 na tył.

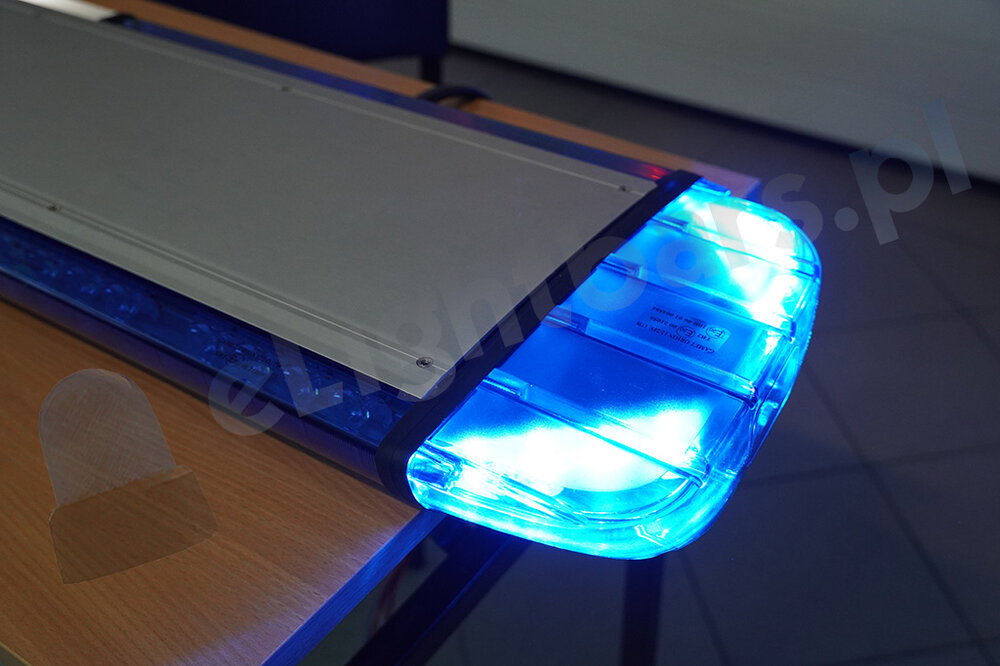

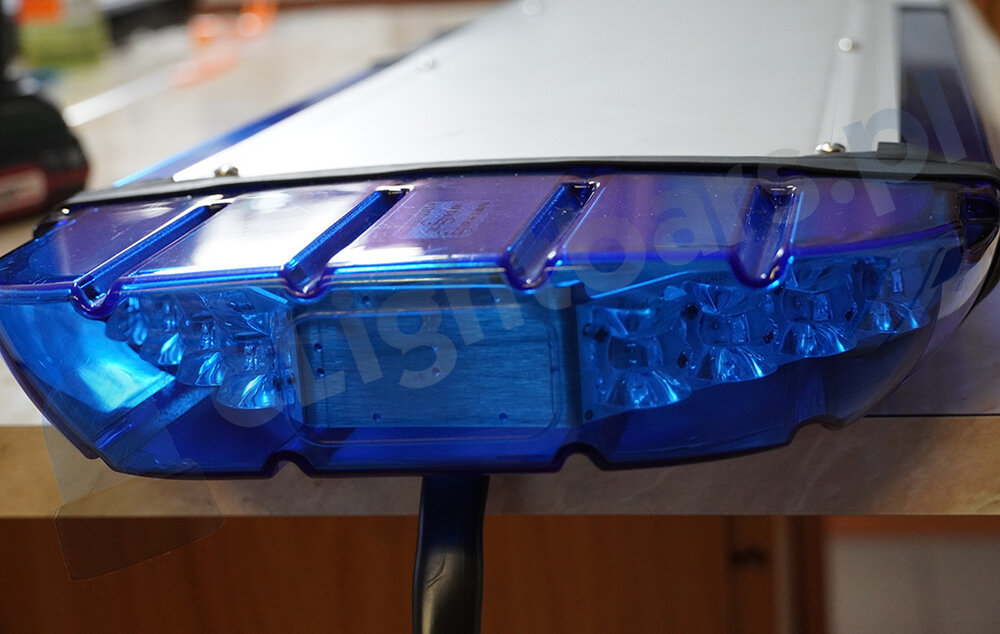

    fot. Soczewki szerokokątne w module narożnym belki PW Gamet - ORION B.

    Maksymalnie można zainstalować 6 dodatkowych modułów 4-diodowych z przodu oraz z tyłu belki. Dzięki temu pojazd wyposażony w tę belkę dachową będzie widoczny z daleka na drodze. Lampa została odpowiednio homologowana w Polsce i spełnia wymagania drugiej kategorii jasności dla każdego z trzech dostępnych kolorów oraz regulaminu R10 (zakłócenia elektromagnetyczne). Tryb błysku modułów jest naprzemienny.

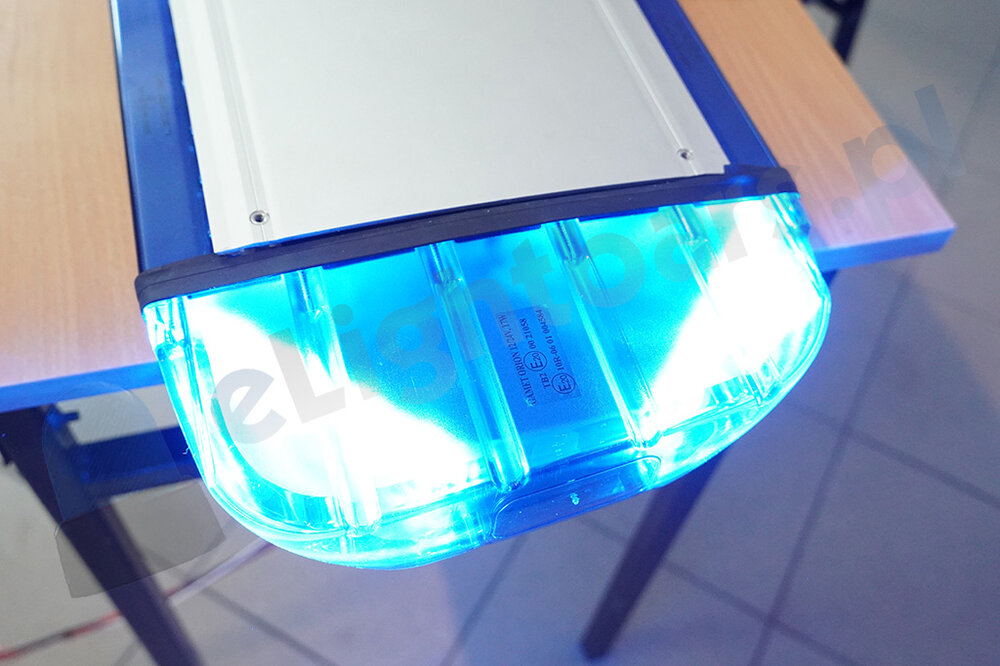

    fot. Soczewki szerokokątne w module narożnym belki PW Gamet - ORION B.

    Oprócz modułów lamp dodatkowych/kierunkowych można oczywiście dobrać dodatkowe oświetlenie robocze wykonane w technologii LED. Mogą być one ulokowane z przodu, z tyłu lub po bokach belki.

    Test zakłóceń elektromagnetycznych wypadł generalnie bez większych zarzutów. W belce znaleźliśmy jedynie niewielkie zakłócenia na skanerze fal radiowych spowodowanych pracą belki, które w codziennej eksploatacji nie powinny sprawiać jakichkolwiek problemów z radiem. Panowie konstruktorzy z Płocka postarali się i stworzyli produkt praktycznie bezzakłóceniowy. Żeby zauważyć jakiekolwiek zakłócenia (szumy na radiostacji) trzeba naprawdę się namęczyć i postarać.

    Podsumowując belka ORION jest nowym produktem marki PW Gamet. Jej konstrukcja jest przemyślana i pozwala na łatwe jej serwisowanie, a dołożenie kolejnych modułów LED nie powinno sprawiać nikomu problemu. Nowoczesny kształt i design to coś co wyróżnia tę lampę na tle konkurencji. Lampa została wykonana z dużą dbałością o detale, także mamy nadzieję na jej wieloletnią bezawaryjność, a o tym przekonamy się na przestrzeni kilku najbliższych lat.

    fot. Tył belki PW Gamet - ORION B.

    Serdeczne podziękowania kierujemy do Przedsiębiorstwa Wytwórczego GAMET z Płocka za udostępnienie lampy ORION B do wideo prezentacji. Więcej o produkcje znajdziecie na stronie producenta: https://www.pwgamet.com/pl/produkty/belki/belki-swietlne-bez-naglosnienia/belka-evo-bar-64-w-niebieska-110-123-126-szczegoly

    Jeśli chcesz, możesz nas wesprzeć stawiając wirtualną kawę.
    Będzie nam niezmiernie miło za każdy nawet najmniejszy datek!

    Postaw mi kawę na buycoffee.to



    Więcej zdjęć produktu:

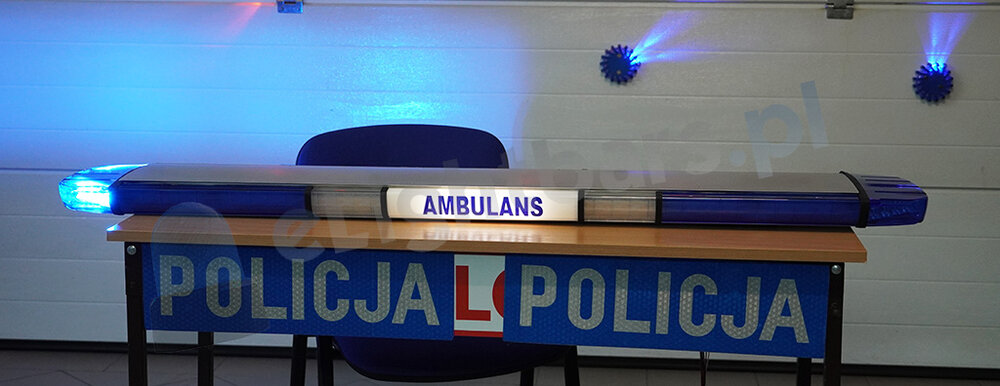

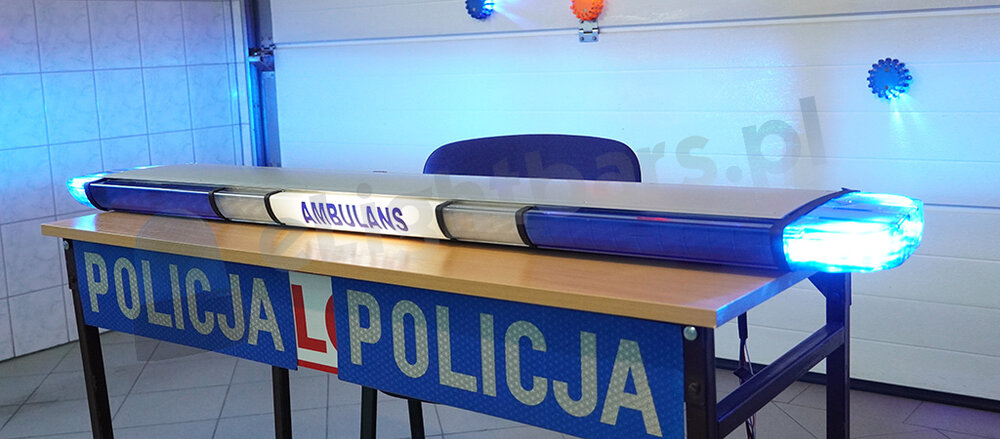

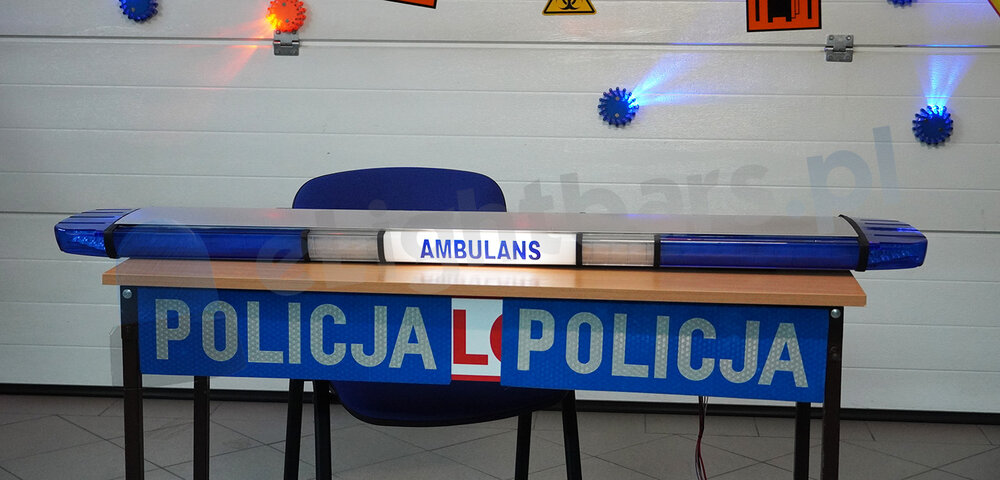

    fot. Belka PW Gamet - ORION B W-2HF.

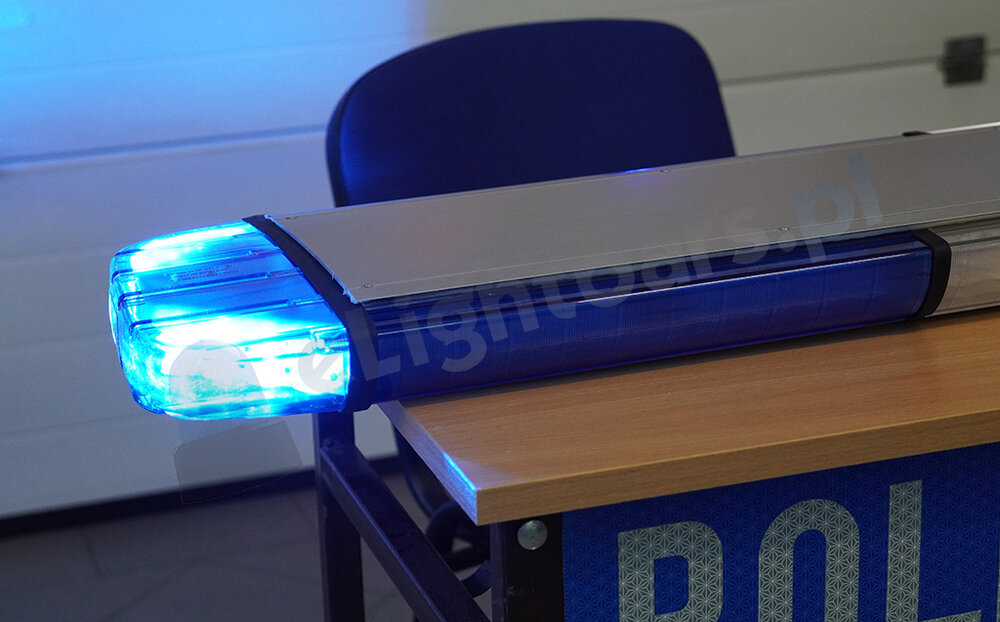

    fot. Belka PW Gamet - ORION B W-2HF.


    fot. Belka PW Gamet - ORION B W-2HF.

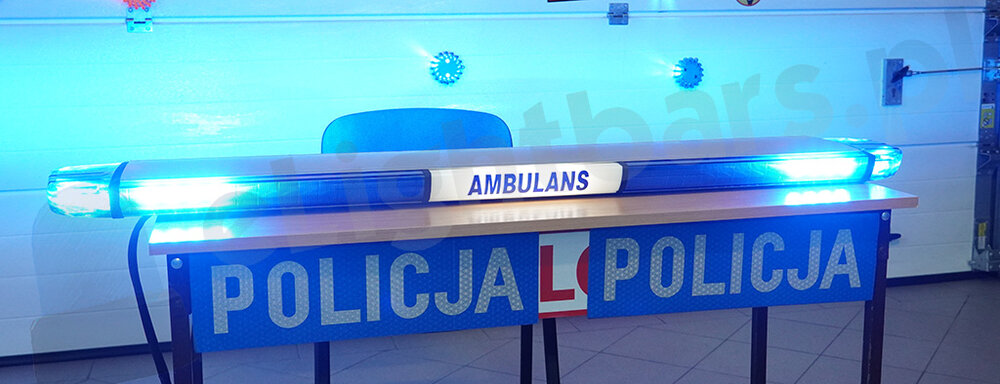

    fot. Przód belki PW Gamet - ORION B W-2XF-2XB-2HF.

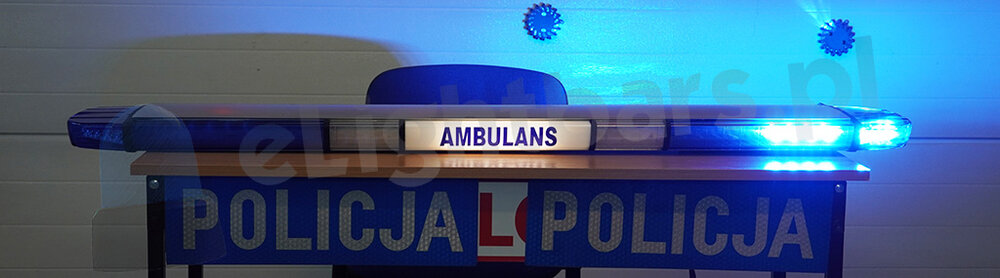

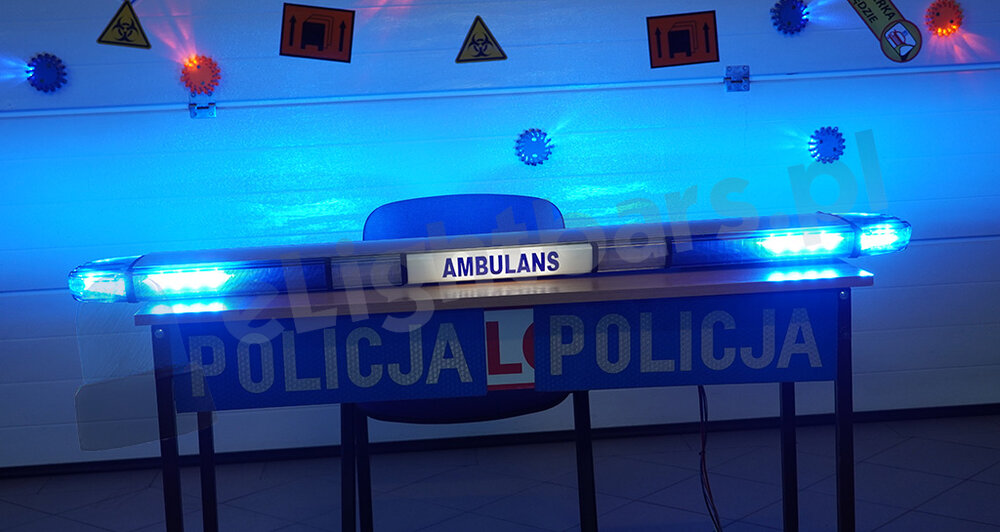

    fot. Belka PW Gamet - ORION B W-2XF-2XB-2HF.


    fot. Tył belki PW Gamet - ORION B W-2XF-2XB-2HF.

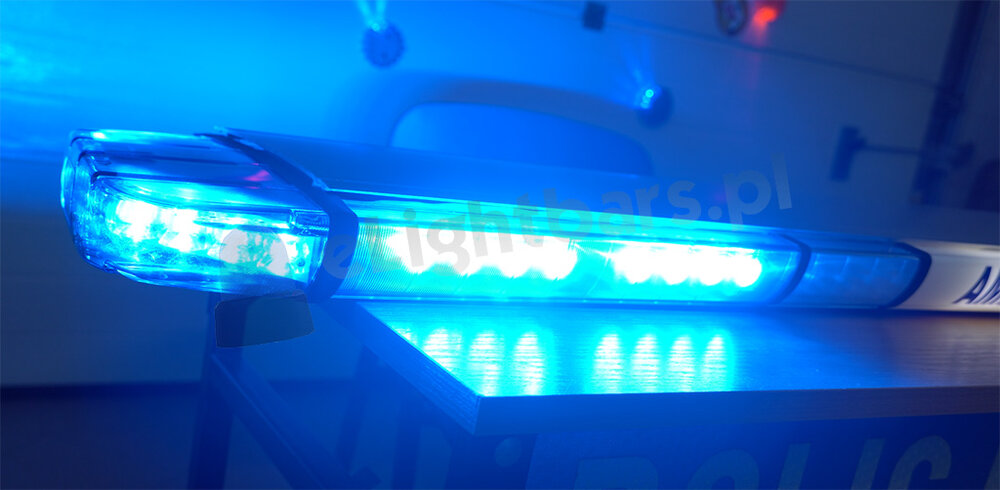

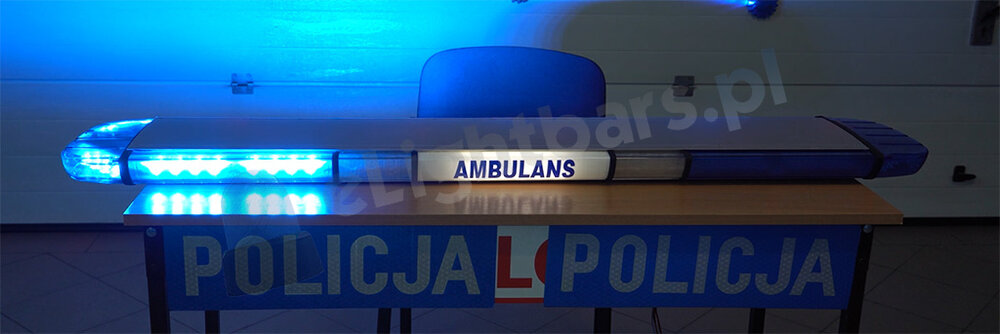

    fot. Przód prezentowanej w filmie belki PW Gamet - ORION B W-4XF-4XB-2HF.


    fot. Moduł narożny oraz dwa dodatkowe moduły w lampie PW Gamet - ORION B W-4XF-4XB-2HF.


    fot. Soczewki szerokokątne w module narożnym belki PW Gamet - ORION B.


    fot. Soczewki szerokokątne w module narożnym belki PW Gamet - ORION B.

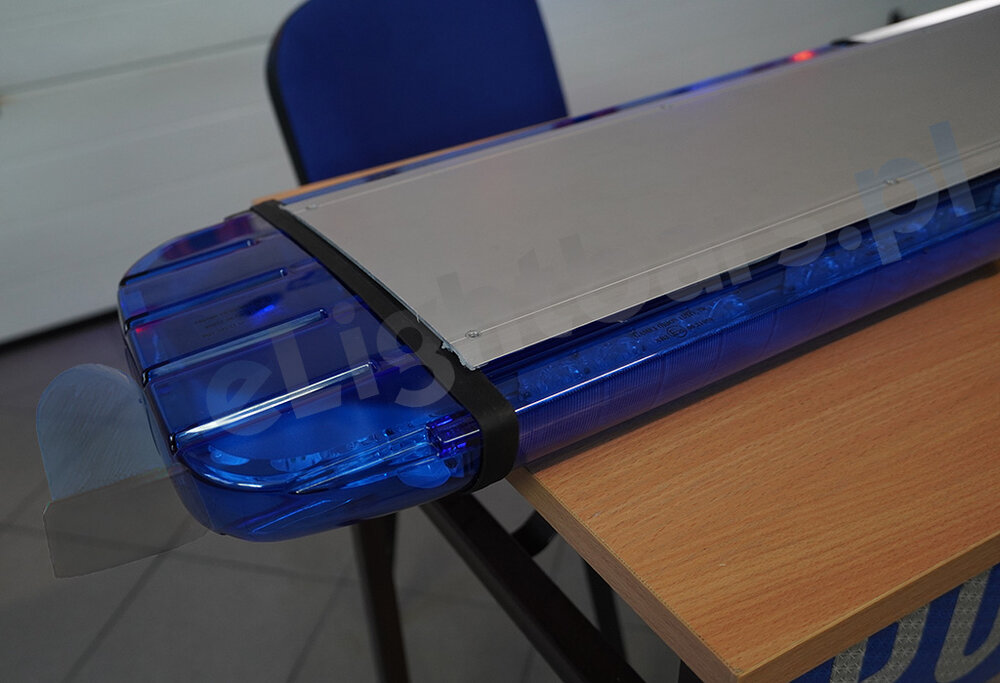

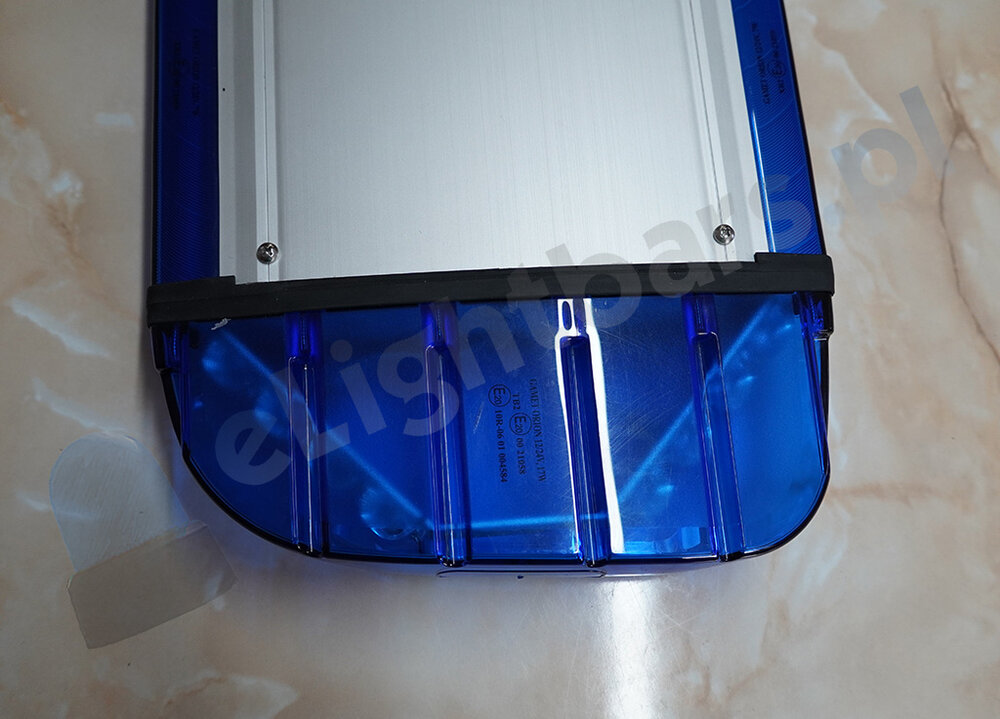

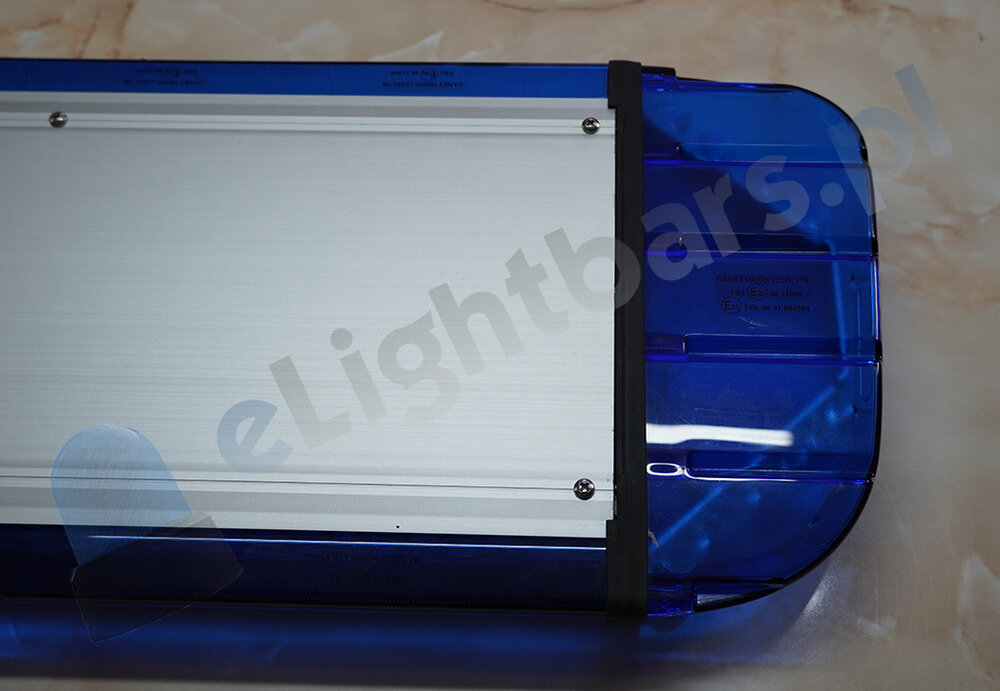

    fot. Aluminiowy profil oraz soczewki szerokokątne w module narożnym belki PW Gamet - ORION B.

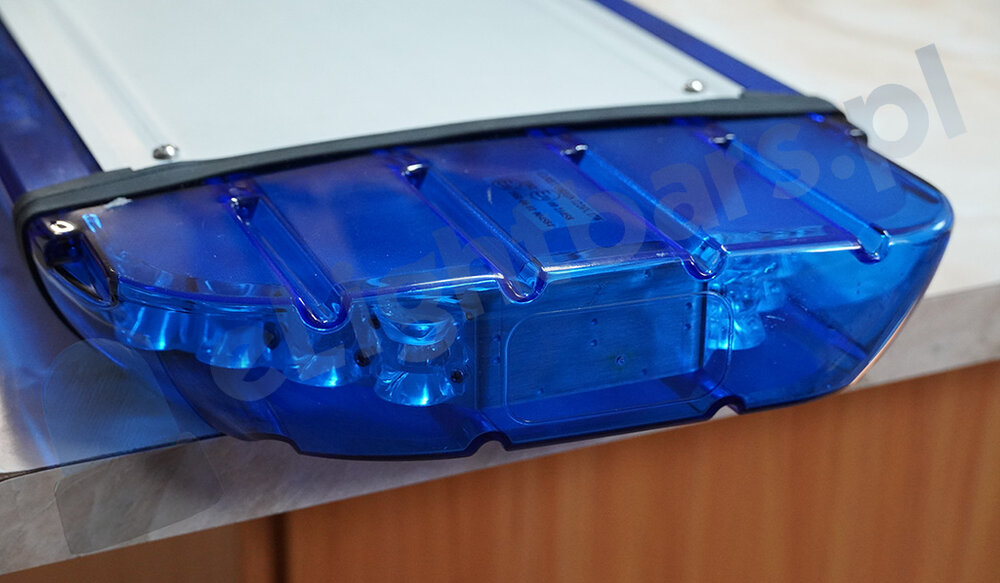

    fot. Moduł narożny lampy ORION B wraz z miejscem na lampę roboczą boczną (HS).

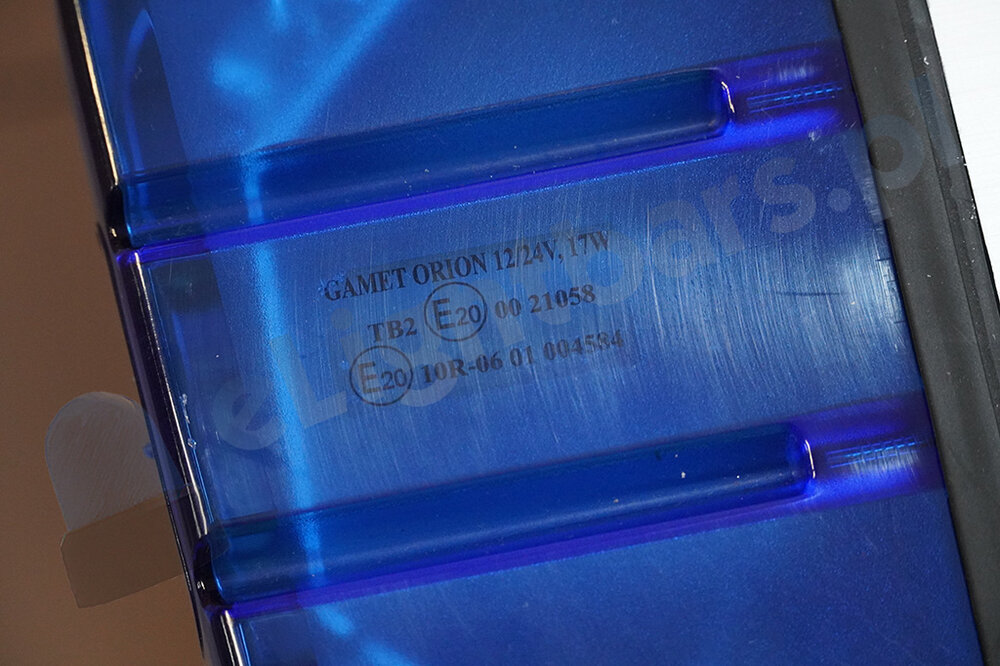

    fot. Numery homologacji modułu narożnego lampy PW Gamet - ORION B.

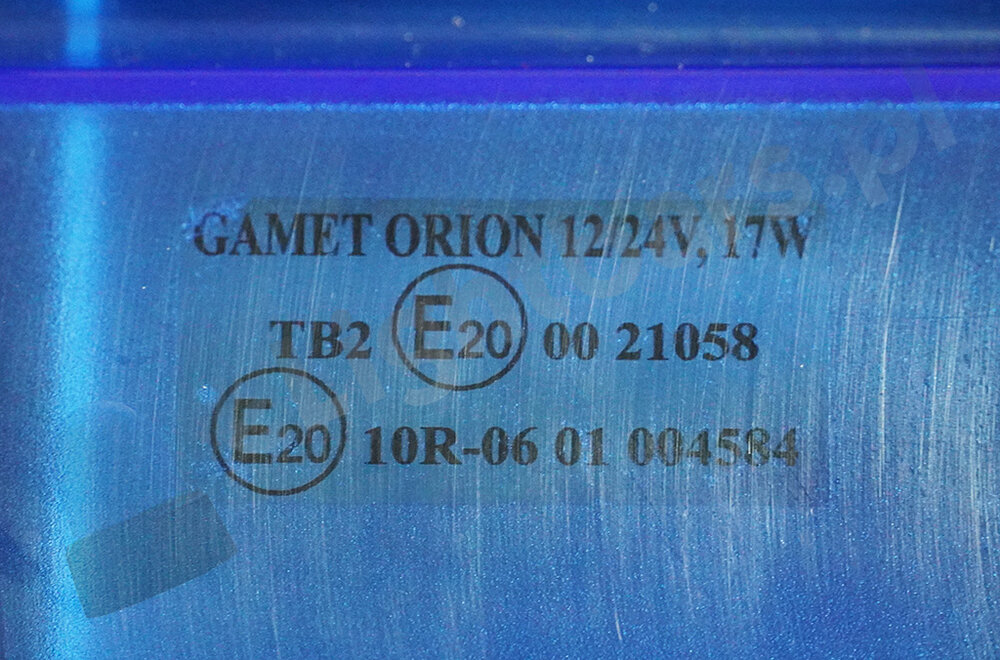

    fot. Numery homologacji modułu narożnego lampy PW Gamet - ORION B.

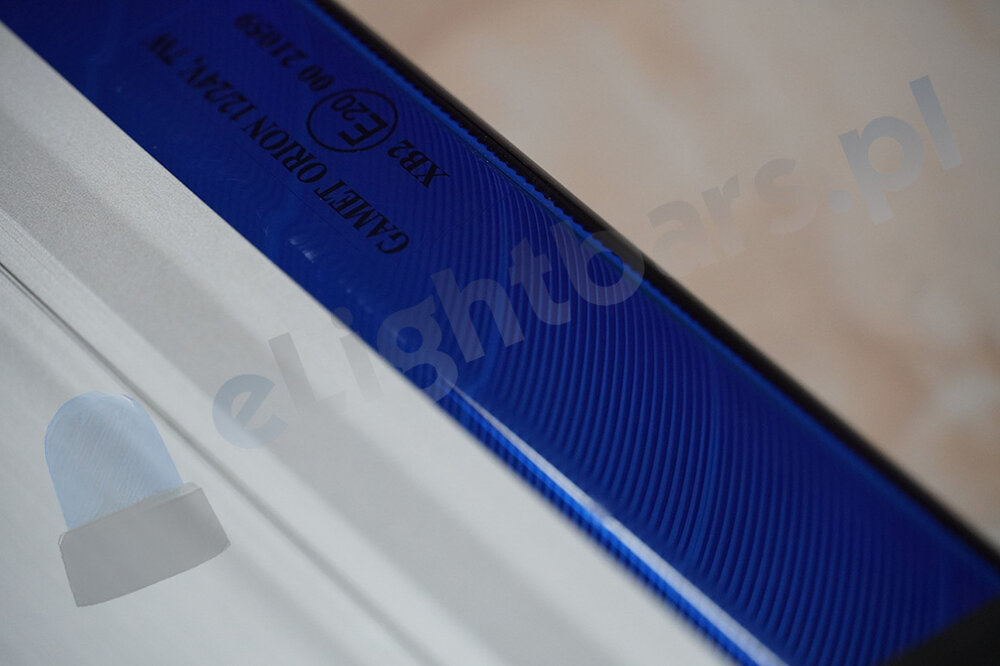

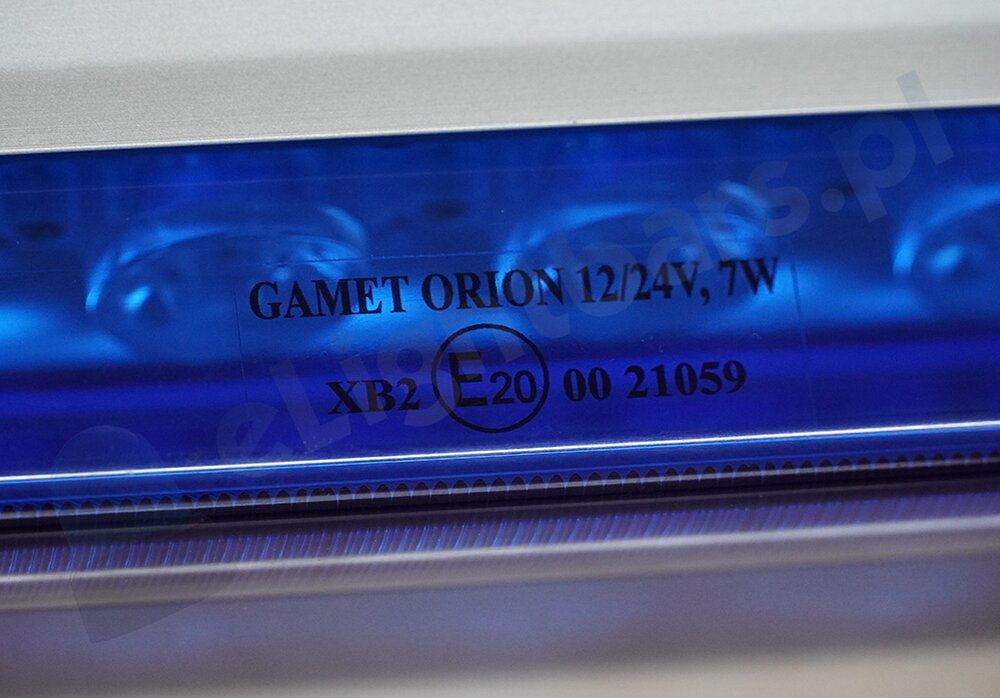

    fot. Numery homologacji lampy ostrzegawczej, dodatkowej belki PW Gamet - ORION B.

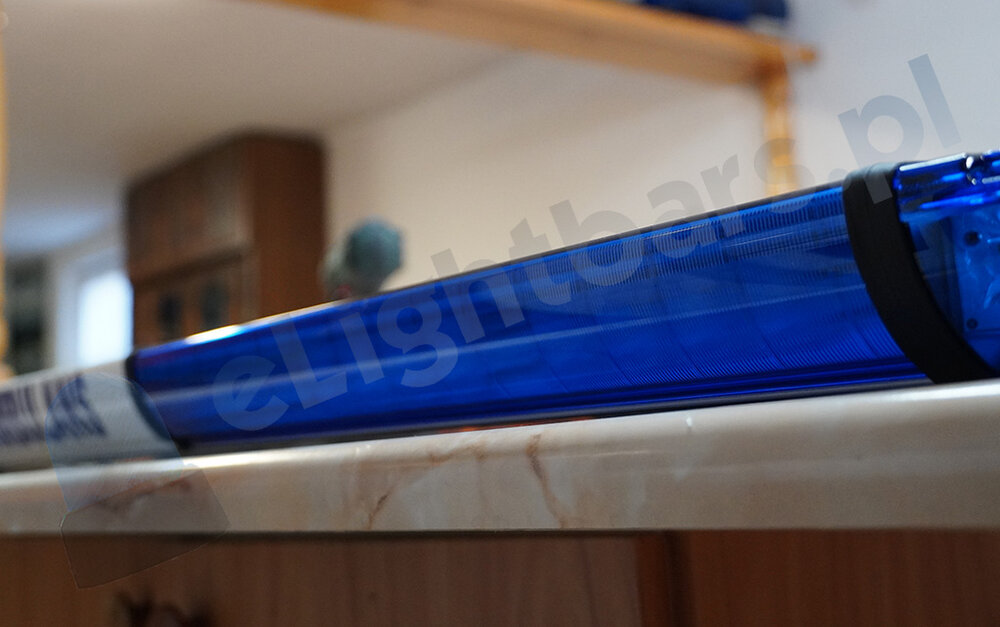

    fot. Ryfel na kloszu belki ORION B.

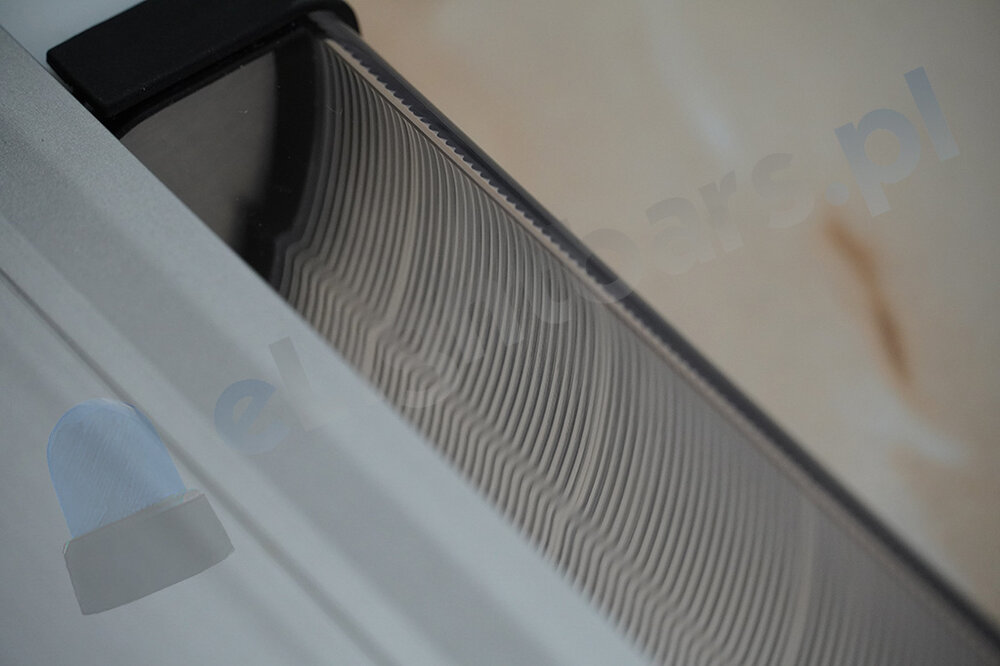

    fot. Ryfel na kloszu od lampy roboczej z przodu belki ORION B.


    fot. Ryfel na kloszu belki ORION B.

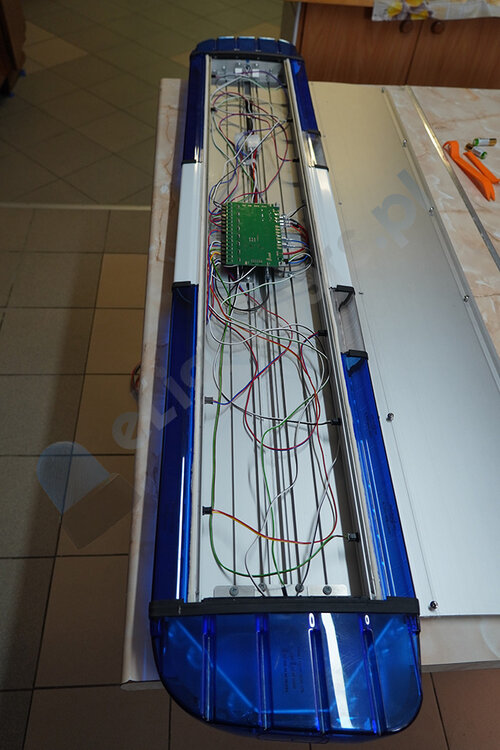

    fot. Wnętrze belki ORION B.

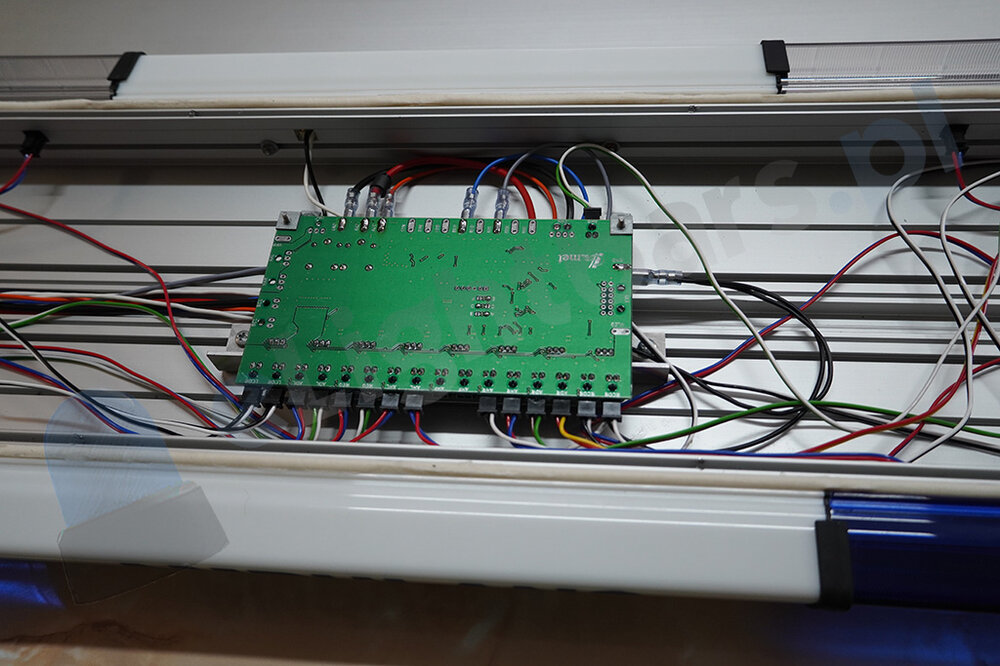

    fot. Sterownik (centralka) we wnętrzu belki ORION B.

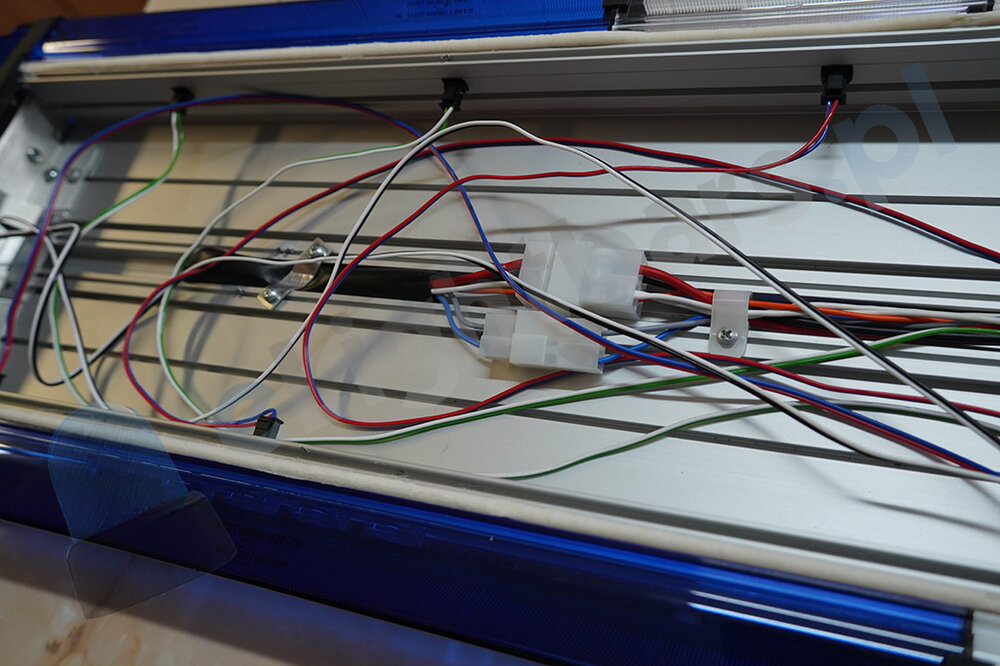

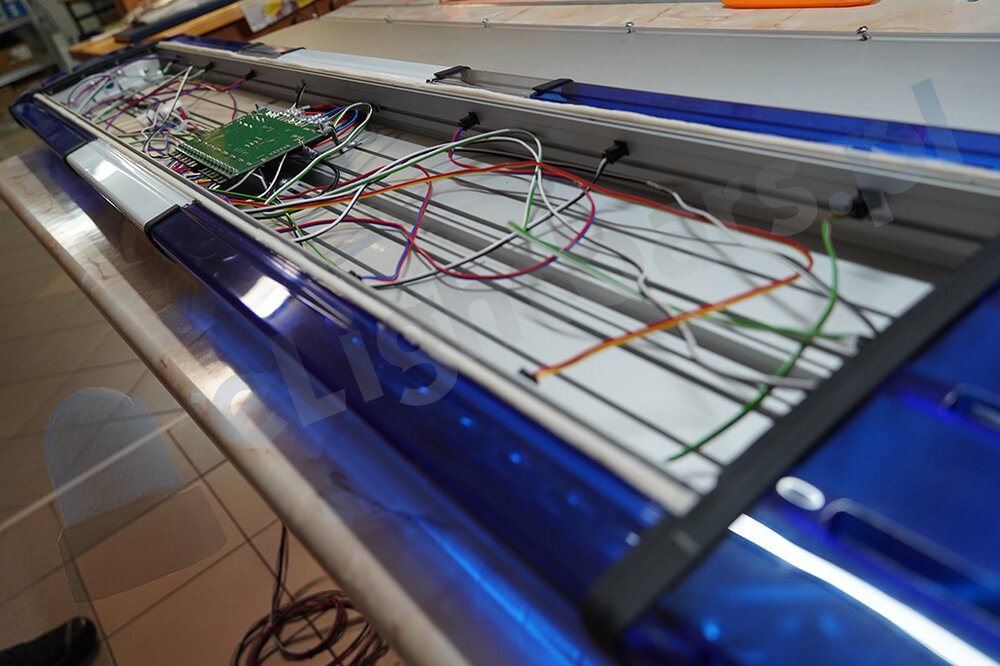

    fot. Okablowanie i podłączenie modułów w lampie zespolonej ORION B.

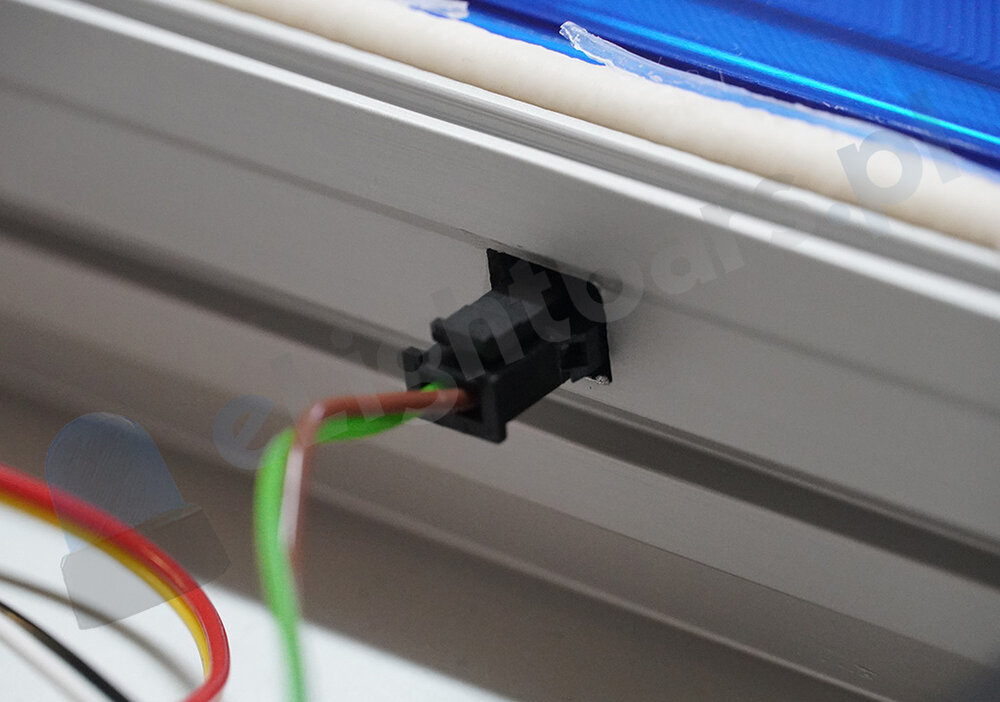

    fot. Podłączenie dodatkowych lamp w belki ORION B.
