Po długiej przerwie wracamy do wideoporadników przedstawiających prawidłową obsługę generatorów dźwięków ostrzegawczych. W tym odcinku skupimy się na generatorze H2 Covert marki Code 3 w standardowym ustawieniu na rynek europejski. Sam generator w sobie przypomina odpowiednik Federal Signal Vama, model AS-422/6S, który obsługuje też kilka kanałów świetlnych, czy ESG-100 od Elektry. Sam w sobie wzmacniacz sygnałów został wyprodukowany w Chinach, więc po dłuższym czasie użytkowania wychodzą pewne mankamenty chińskiej jakości generatora.

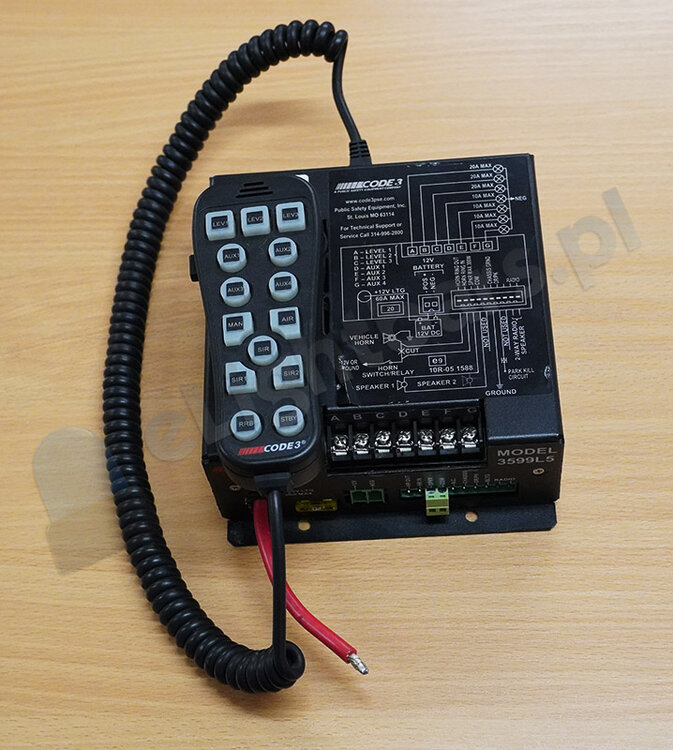

fot. Centralka Code 3 - H2 Covert wraz z manipulatorem.
Generator jest zaawansowanym urządzeniem do sterowania sygnalizacją świetlną i dźwiękową pojazdu uprzywilejowanego. Posiada 7 kanałów obsługujących oświetlenie ostrzegawcze jak i robocze (3 szt. 20A oraz 4 szt. 10A). Co ważne, łącznie na wszystkich kanałach natężenie prądu nie może przekroczyć 60A.

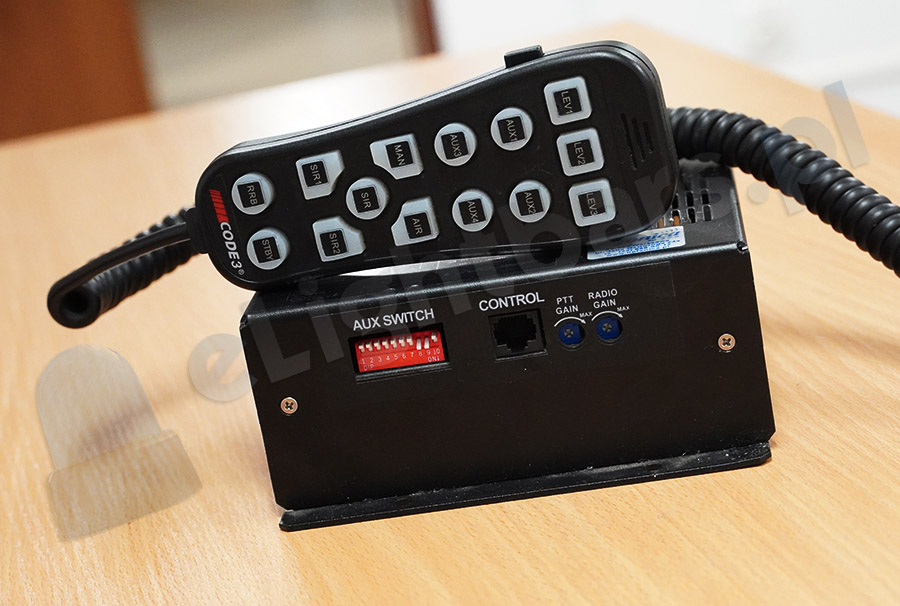

fot. Centralka Code 3 - H2 Covert wraz z manipulatorem - widok na przełączniki AUX i regulację głośności PTT i RADIO.
Dane techniczne:
- wymiary pilota: 150 mm x 60 mm x 30 mm,
- wymiary wzmacniacza: 180 mm x 155 mm x 70 mm,
- 3 kanały główne do obsługi świateł po 20A,
- 4 kanały dodatkowe do obsługi świateł po 10A,
- 200W mocy (możliwość podłączenia dwóch głośników po 100W),
- impedancja 11 Ohm,
- napięcie zasilania: 10 - 16V,
- waga urządzenia: 1,7 kg.

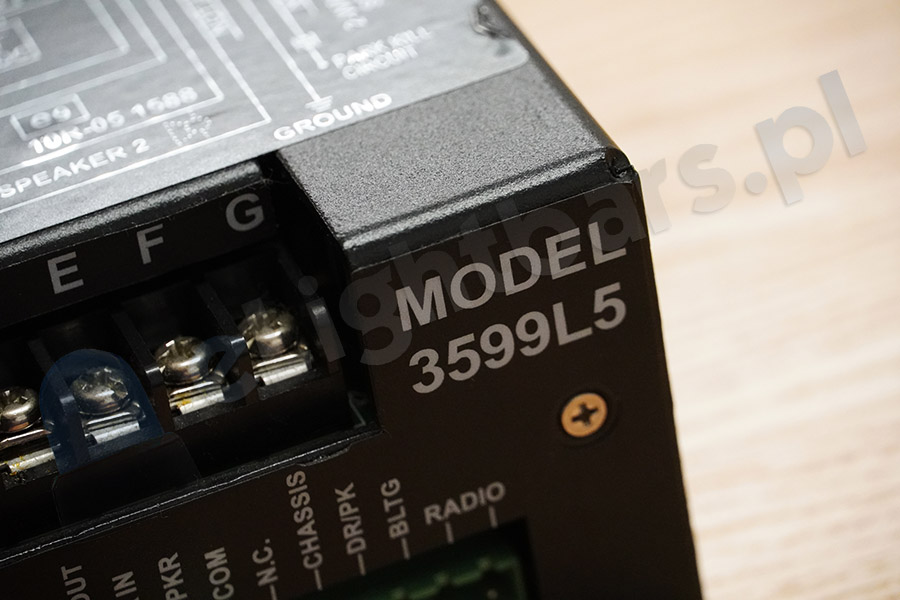

fot. Centralka Code 3 - H2 Covert - model 3599L5.
Samo urządzenie jest bardzo ciężkie, jak nie najcięższe ze wszystkich tego typu produktów dostępnych na rynku. Cięższe od niego będzie tylko eQ2b od Federal Signal Corporation.

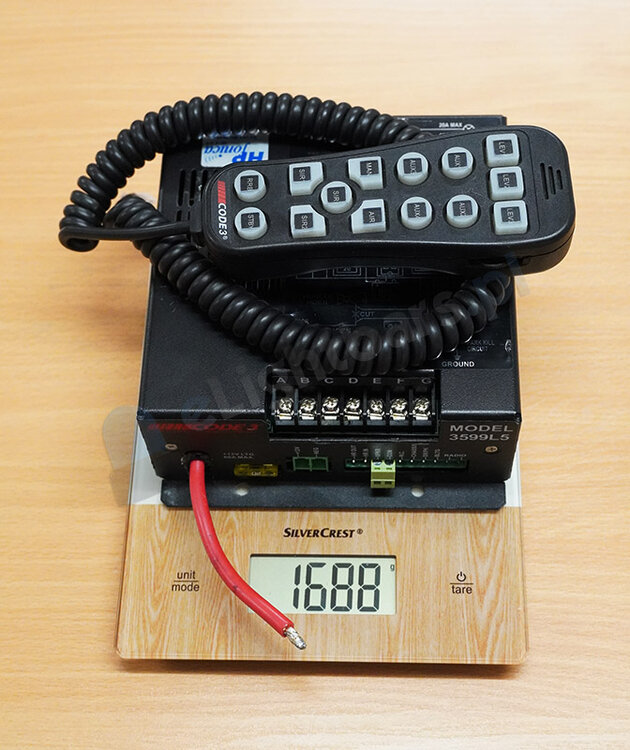

fot. Code 3 - H2 Covert wraz z manipulatorem - oficjalne ważenie.
Wzmacniacz sygnałów ostrzegawczych posiada 7 modulacji dźwiękowych oraz 2 sygnały HORN.
- WAIL,
- YELP,
- HI-LO,
- HYPER-LO,
- HYPER-YELP,
- WHOOP,
- MANUAL WAIL.

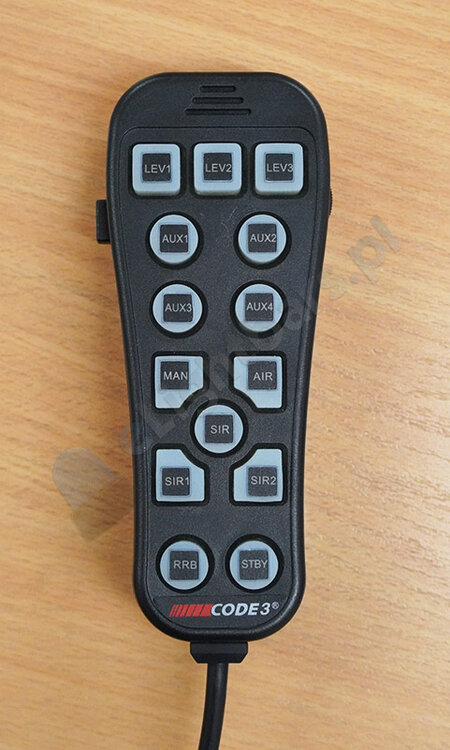

fot. Manipulator generatora Code 3 - H2 Covert.
Manipulator posiada możliwość zmiany natężenia podświetlenia klawiszy lub jego całkowitego wyłączenia.
Jeśli chcesz możesz nas wesprzeć stawiając wirtualną kawę.
Będzie nam niezmiernie miło za każdy nawet najmniejszy datek!
Pozostałe zdjęcia na dole artykułu pod materiałem wideo
Nasz artykuł z przetłumaczoną, skróconą instrukcją obsługi:
Oryginalna instrukcja obsługi urządzenia w języku angielskim:
Pozostałe zdjęcia produktu:

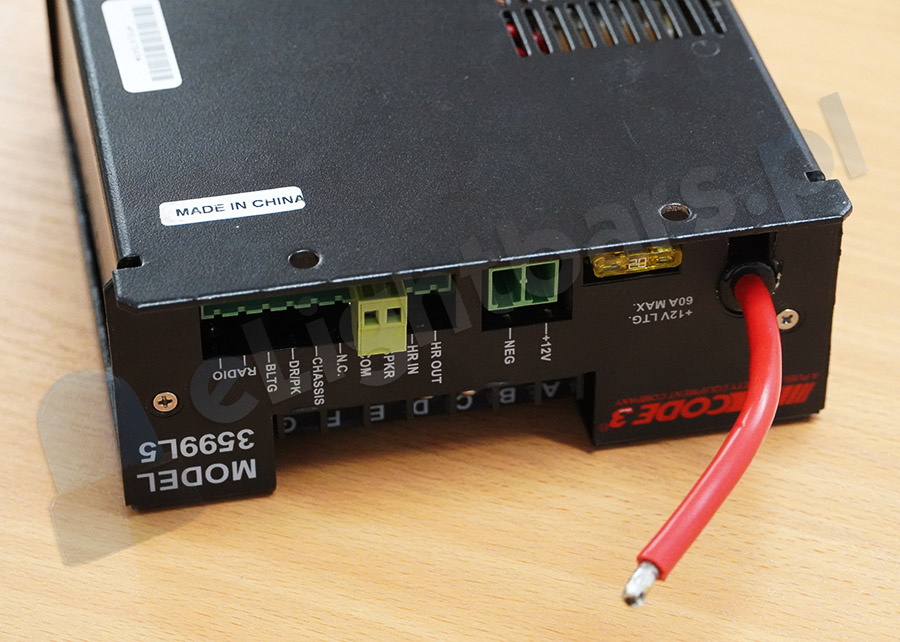

fot. Centralka generatora Code 3 - H2 Covert z naklejką Made in China.

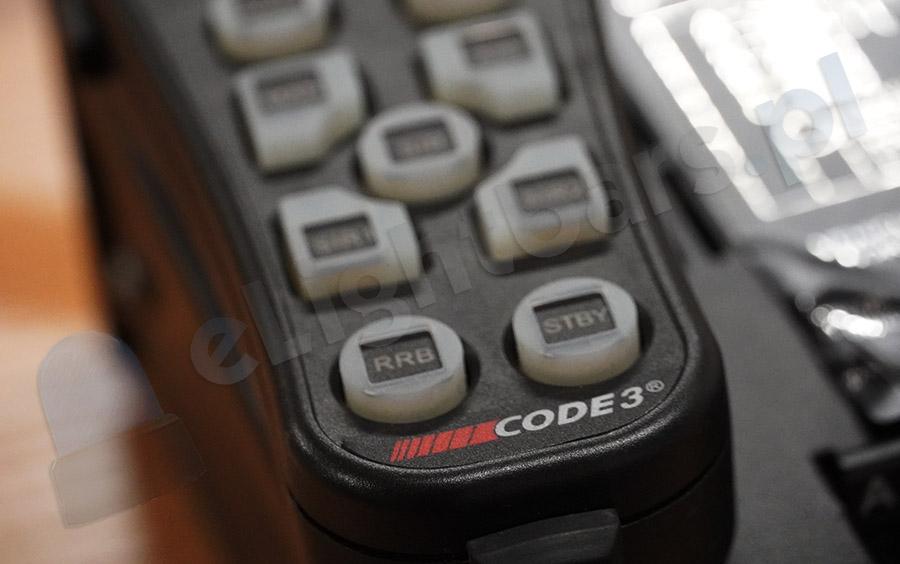

fot. Przyciski na manipulatorze generatora Code 3 - H2 Covert.

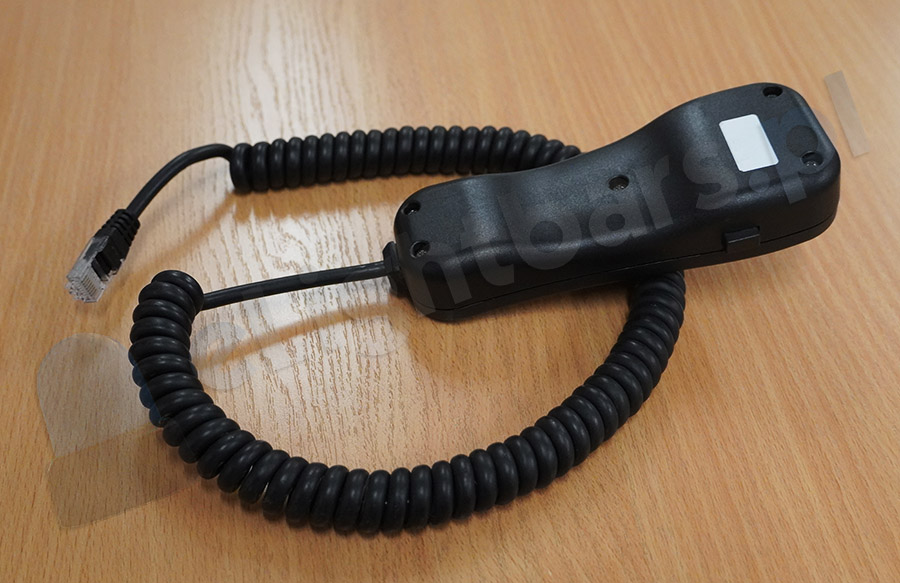

fot. Tył manipulatora wraz z przewodem spiralnym do generatora Code 3 - H2 Covert.

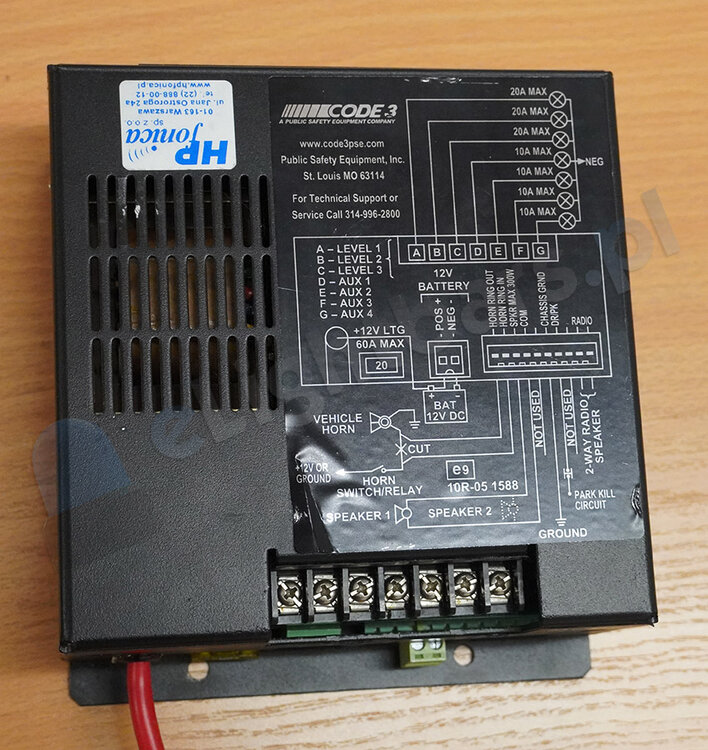

fot. Schemat podłączenia instalacji naklejony na centralce generatora Code 3 - H2 Covert.

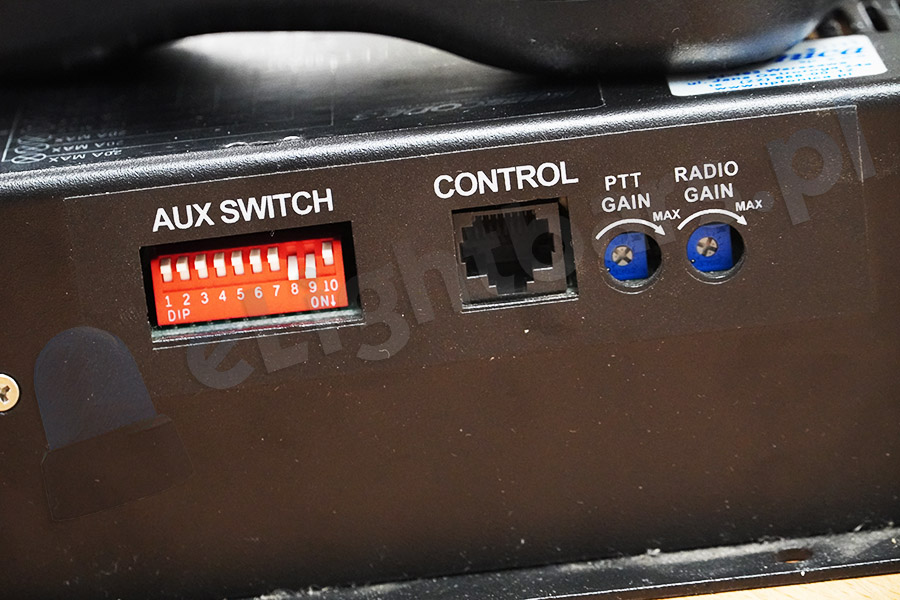

Fot. Przełączniki AUX i regulacja głośności PTT i RADIO na centralce generatora Code 3 - H2 Covert.

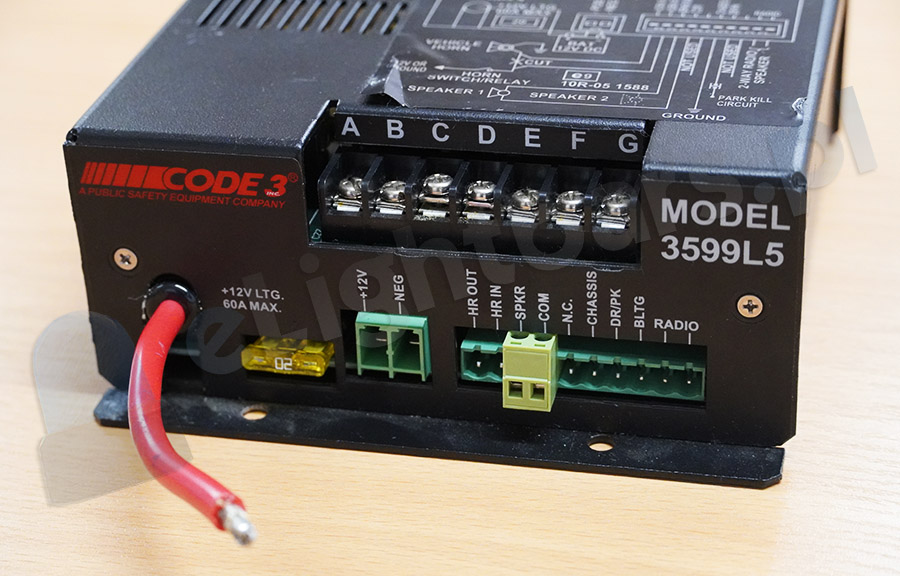

Fot. Widok na przyłącza kabli zasilających i sterujących lampami ostrzegawczymi w generatorze Code 3 - H2 Covert.
