• CODE3 H2 Covert


    Syrena CODE 3 model H2COVERT. Amerykańska syrena, wzmacniacz 200W, redukcja szumów mikrofonu, 6 modulacji, syrena ręczna, Horn, sterowanie światłami i wiele innych opcji skrywa w sobie modulator H2 COVERT. Modulator występuje bardzo rzadko na terenie Polski.  Najprawdopodobniej spowodowane jest to ceną i jeszcze dość małą popularnością produktów firmy CODE 3. Same dźwięki modulacji mogą nie przekonywać do tego modulatora.

    Dane techniczne:

    • wymiary pilota: [wys. × szer. × dł.] 150mm x 60mm x 30mm,
    • wymiary wzmacniacza: [wys. × szer. × dł.] 180mm × 155mm × 70mm,
    • 3 przełączniki dostępowe (każdy po 20A), 4 przełączniki pomocnicze (każdy po 10A) do obsługi świateł,
    • 200W (możliwość podłączenia dwóch głośników po 100W),
    • napięcie zasilania: 10-16 Volt DC.



    Modulacje:

    Wail (Pies), Yelp (Wilk), Hi-Lo (Le-on), Hyper-Lo, Hyper-Yelp, Whoop, Manual Wail + HORN.

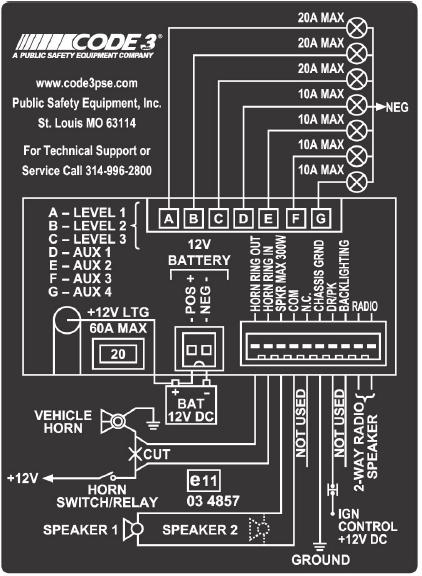

    Podłączenie:

    Z syreny wychodzą dwie kostki, jedno wejście kabla zasilającego oraz wyjścia sterujące oświetleniem.

    Najważniejszą kostką jest kostka dwu pinowa  oznaczona (POS +, NEG – [BATTERY 12V]) – w tym miejscu należy podłączyć kable zasilające zgodnie z panującą zasadą, minus (-) kabel czarny i plus (+) kabel czerwony.

    Kolejnym dość dziwnym miejscem gdzie należy podłączyć zasilanie jest okrągłe wejście na kabel zasilania 12V PLUS (+) koloru czerwonego. Służy on do zasilania świateł (belki, świateł dodatkowych). Producent umieścił fabrycznie przekaźniki, co uniemożliwia zniszczenie urządzenia poprzez złe podłączenie.

    Kolejnym miejscem są piny przykręcane oznaczone dużymi literami alfabetu A,B,C, D,E,F,G.W te miejsca możemy podłączyć lampę zespoloną,lampę pojedynczą oraz inne dodatkowe lampy.

    UWAGA – Aby funkcje sterowania oświetleniem działały poprawnie należy podłączyć w miejsca oznaczone literami A, B, C, D, E, F, G kable zasilające belkę oraz inne lampy oznaczone kolorem czerwonym lub kable odpowiadające za dodatnie zasilanie lamp (PLUS +).

    Kolejną kostką jest 10-pinowa kostka odpowiedzialna za:

    1.Podłączenie pod klakson samochodowy +

    2.Podłączenie pod klakson samochodowy –

    3.Podłączenie GŁOŚNIKA 100W lub 200W

    4. Podłączenie GŁOŚNIKA 100W lub 200W

    5.------WYJŚCIE NIE UŻYWANE-------

    6.Zasilanie NEG

    7. IGN CONTROLER (12+)

    8. ------WYJŚCIE NIE UŻYWANE-------

    9.Radio

    10.Radio



    Instrukcja obsługi:

    Dla lepszego opisu podzieliliśmy manipulator na IV części.

    W grupie „I” umieściliśmy przyciski numer 2 [LEV1] ,3 [LEV2] , 4 [LEV3].

    Przycisk LEV1 aktywuje lampę podłączona pod kanał A natomiast przycisk LEV2 aktywuje kanał A lub B. Te przyciski możemy dowolnie zaprogramować dzięki przyciskom DIP.

    Następna grupa „II” to 5 [AUX1], 6 [AUX2], 7 [AUX3], 8 [AUX4]. Lampę podpięta pod kanał D aktywuje przycisk AUX1, kanał E aktywuje przycisk AUX2, kanał F aktywuje przycisk AUX3 natomiast kanał G aktywuje przycisk AUX4.

    Kolejna grupa „III” to przyciski z grupy sterującej sygnałami dźwiękowymi.

    Przycisk numer 10 [MAN] aktywuje modulacje WAIL (wilk) w trybie manualnej zwanej też syreną ręczną. Kolejny przycisk nr 11 [AIR] aktywuje sygnał AIR HORN znany też klaksonem pneumatycznym elektronicznym. Nr 12 [SIR] aktywuje modulacje Wail (WILK), Yelp (PIES), Hi-Lo (LE-ON), Hyper-Yelp (SZYBKI PIES), Hyper-Lo (SZYBKI LE-ON) i modulację Whoop. Kolejne przyciśnięcie tego przycisku aktywuje kolejną modulacje. Nr 13 [SIR1] aktywuje tylko modulację Wail (WILK) natomiast przycisk nr 14 [SIR2] aktywuje tylko modulacje Yelp [PIES].

    Ostatnia „IV” grupa to przycisk nr 9 [RAD]  aktywuje funkcje Radia, czyli emitowania sygnału audio podawanego do modulatora z maksymalna mocą 30W. Ta funkcja jest funkcja nadrzędną nad przyciskami z grupy „III”. Numer  15 [STBY] - brak informacji.

    Przycisk nr 16 aktywuje megafon natomiast potencjometr nr 17 reguluje mocą dźwięku generowanego przez megafon i radio.



    User Feedback

    Recommended Comments

    Syrena CODE 3 model H2COVERT. Amerykańska syrena, wzmacniacz 200W, redukcja szumów mikrofonu, 6 modulacji, syrena ręczna, Horn, sterowanie światłami i wiele innych opcji skrywa w sobie modulator H2 COVERT.


    Modulator występuje bardzo rzadko na terenie Polski.  Najprawdopodobniej spowodowane jest to ceną i jeszcze dość małą popularnością produktów firmy CODE 3. Same dźwięki modulacji mogą nie przekonywać do tego modulatora.



    Dane techniczne:

    • wymiary pilota: [wys. × szer. × dł.] 150mm x 60mm x 30mm,
    • wymiary wzmacniacza: [wys. × szer. × dł.] 180mm × 155mm × 70mm,
    • 3 przełączniki dostępowe (każdy po 20A), 4 przełączniki pomocnicze (każdy po 10A) do obsługi świateł,
    • 200W (możliwość podłączenia dwóch głośników po 100W),
    • napięcie zasilania: 10-16 Volt DC.



    Modulacje:

    Wail (Pies), Yelp (Wilk), Hi-Lo (Le-on), Hyper-Lo, Hyper-Yelp, Whoop, Manual Wail + HORN.



    Podłączenie:

    Z syreny wychodzą dwie kostki, jedno wejście kabla zasilającego oraz wyjścia sterujące oświetleniem.

    Najważniejszą kostką jest kostka dwu pinowa  oznaczona (POS +, NEG – [BATTERY 12V]) – w tym miejscu należy podłączyć kable zasilające zgodnie z panującą zasadą, minus (-) kabel czarny i plus (+) kabel czerwony.

    Kolejnym dość dziwnym miejscem gdzie należy podłączyć zasilanie jest okrągłe wejście na kabel zasilania 12V PLUS (+) koloru czerwonego. Służy on do zasilania świateł (belki, świateł dodatkowych). Producent umieścił fabrycznie przekaźniki, co uniemożliwia zniszczenie urządzenia poprzez złe podłączenie.

    Kolejnym miejscem są piny przykręcane oznaczone dużymi literami alfabetu A,B,C, D,E,F,G.W te miejsca możemy podłączyć lampę zespoloną,lampę pojedynczą oraz inne dodatkowe lampy.

    UWAGA – Aby funkcje sterowania oświetleniem działały poprawnie należy podłączyć w miejsca oznaczone literami A, B, C, D, E, F, G kable zasilające belkę oraz inne lampy oznaczone kolorem czerwonym lub kable odpowiadające za dodatnie zasilanie lamp (PLUS +).

    Kolejną kostką jest 10-pinowa kostka odpowiedzialna za:

    1.Podłączenie pod klakson samochodowy +

    2.Podłączenie pod klakson samochodowy –

    3.Podłączenie GŁOŚNIKA 100W lub 200W

    4. Podłączenie GŁOŚNIKA 100W lub 200W

    5.------WYJŚCIE NIE UŻYWANE-------

    6.Zasilanie NEG

    7. IGN CONTROLER (12+)

    8. ------WYJŚCIE NIE UŻYWANE-------

    9.Radio

    10.Radio





    Instrukcja obsługi:

    Dla lepszego opisu podzieliliśmy manipulator na IV części.

    W grupie „I” umieściliśmy przyciski numer 2 [LEV1] ,3 [LEV2] , 4 [LEV3].

    Przycisk LEV1 aktywuje lampę podłączona pod kanał A natomiast przycisk LEV2 aktywuje kanał A lub B. Te przyciski możemy dowolnie zaprogramować dzięki przyciskom DIP.

    Następna grupa „II” to 5 [AUX1], 6 [AUX2], 7 [AUX3], 8 [AUX4]. Lampę podpięta pod kanał D aktywuje przycisk AUX1, kanał E aktywuje przycisk AUX2, kanał F aktywuje przycisk AUX3 natomiast kanał G aktywuje przycisk AUX4.

    Kolejna grupa „III” to przyciski z grupy sterującej sygnałami dźwiękowymi.

    Przycisk numer 10 [MAN] aktywuje modulacje WAIL (wilk) w trybie manualnej zwanej też syreną ręczną. Kolejny przycisk nr 11 [AIR] aktywuje sygnał AIR HORN znany też klaksonem pneumatycznym elektronicznym. Nr 12 [SIR] aktywuje modulacje Wail (WILK), Yelp (PIES), Hi-Lo (LE-ON), Hyper-Yelp (SZYBKI PIES), Hyper-Lo (SZYBKI LE-ON) i modulację Whoop. Kolejne przyciśnięcie tego przycisku aktywuje kolejną modulacje. Nr 13 [SIR1] aktywuje tylko modulację Wail (WILK) natomiast przycisk nr 14 [SIR2] aktywuje tylko modulacje Yelp [PIES].

    Ostatnia „IV” grupa to przycisk nr 9 [RAD]  aktywuje funkcje Radia, czyli emitowania sygnału audio podawanego do modulatora z maksymalna mocą 30W. Ta funkcja jest funkcja nadrzędną nad przyciskami z grupy „III”. Numer  15 [STBY] - brak informacji.

    Przycisk nr 16 aktywuje megafon natomiast potencjometr nr 17 reguluje mocą dźwięku generowanego przez megafon i radio.


    Foto: elightbars.org (http://elightbars.org/f16/sale-code-3-h2-covert-siren-lightbar-parts-4724/)(Fluffy126577)

    Edited by Przemek
    Link to comment
    Share on other sites

    Opis funkcji generatora H2Covert CODE3 jest nie pełny i zawiera pewne błędy. jednym z nich jest to iż możemy podłączyć jeden bądź dwa głośniki 100W nie jak podano 100 lub 200W nieprawdziwa jest opinia iż jest niepopularny. Od ponad 3 lat generator H2Covert jest bardzo popularny np.wśród służb medycznych czy innych służb. Cena H2Covert nie jest wygórowana a wręcz bardzo podobna do innych generatorów które nie posiadają praktycznie żadnych dodatkowych funkcji czy zaledwie 3 podstawowe dźwięki. Zachęcam do zapoznania się z innymi funkcjami Generatora H2Covert więcej na temat sprzętu CODE3 http://www.code3.pl - aktualnie strona w przebudowie lub www.code3pse.com

    Link to comment
    Share on other sites

    Moim zdaniem H2 nie jest popularny na rynku. Popularna na rynku jest syrena AS320, ZURA 1120, GES 110 i GAM. Może w oczach nowego dystrybutora CODE 3 jest popularnym sprzętem, ale art był pisany "oczami" redaktora. Dowodem na to jest wpisanie nazwy modelu w Youtube i ilość wyników. Błędy wynikają z braku fizycznej dostępności urządzenia i opieranie się tylko na oryginalnym dokumencie producenta. Może kiedyś uda się uzyskać jakieś urządzenie do testów.

    Link to comment
    Share on other sites

    Artykuł był napisany pod koniec lipca 2012 i wtedy półtora roku temu nie był praktycznie w ogóle zauważalny na rynku. Powoli się to zmienia, zobaczymy jak będzie w tym roku ;)
